通带频率135~225MHz, DC-105MHz≥30dB, 245-500MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 135 | ~ | 225 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0@F0±42MHz | dB | ||
| 带内波动 | / | / | 1.5@F0±45MHz | dB | ||
| 带外抑制 | DC-105 | MHz≥ | 30 | dB | ||
| 带外抑制 | 245-500 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |

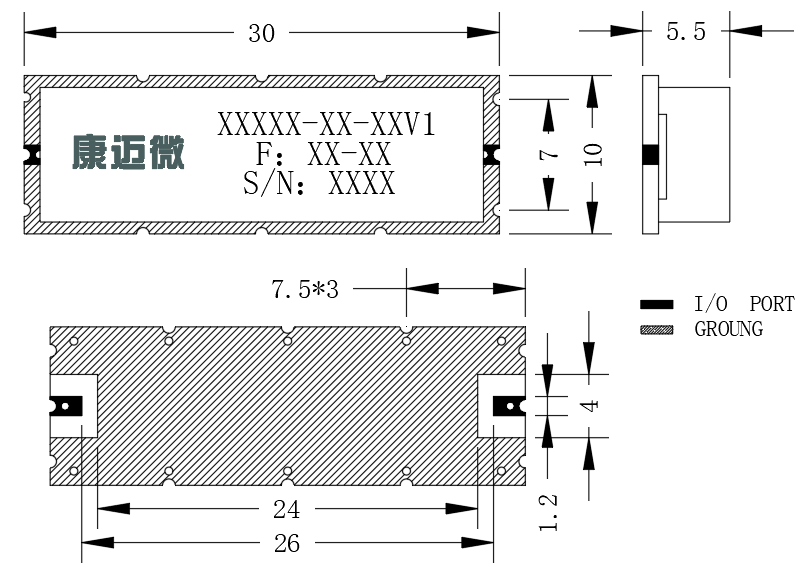

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

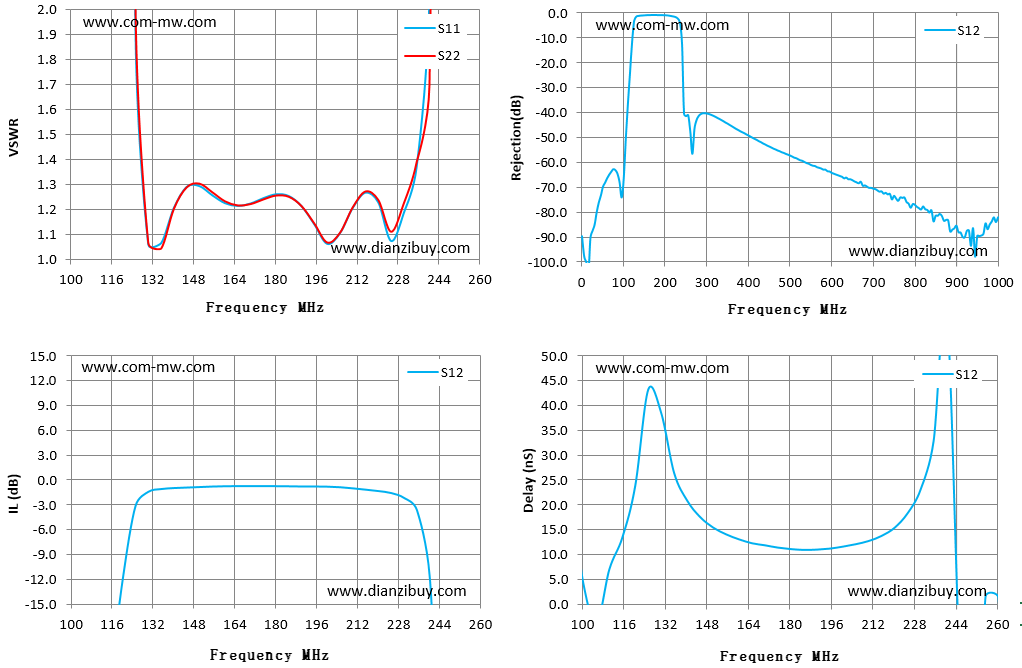

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 100 | 105.5 | 130.79 | -74.08 | -74.08 | 21.53 |
| 111 | 35.43 | 40.95 | -36.65 | -36.65 | 7.09 |
| 123 | 8.72 | 9.45 | -11.89 | -11.89 | 23.98 |
| 134 | 1.06 | 1.07 | -1.42 | -1.42 | 38.55 |
| 146 | 1.29 | 1.29 | -0.91 | -0.91 | 17.62 |
| 157 | 1.26 | 1.27 | -0.79 | -0.79 | 14.14 |
| 169 | 1.21 | 1.22 | -0.74 | -0.74 | 12.34 |
| 180 | 1.24 | 1.24 | -0.73 | -0.73 | 11.47 |
| 191 | 1.21 | 1.21 | -0.78 | -0.78 | 11.07 |
| 203 | 1.06 | 1.07 | -0.8 | -0.8 | 11.67 |
| 214 | 1.21 | 1.21 | -1.01 | -1.01 | 12.8 |
| 226 | 1.07 | 1.11 | -1.58 | -1.58 | 18.41 |
| 237 | 1.37 | 1.39 | -3.63 | -3.63 | 32.93 |
| 249 | 6.07 | 7.74 | -40.49 | -40.49 | -11.08 |
| 260 | 17.39 | 22.33 | -41 | -41 | 1.58 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
