通带频率1700~1900MHz, DC-1500MHz≥40dBc, 2100-5000MHz≥40dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1700 | ~ | 1900 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1500 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2100-5000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |

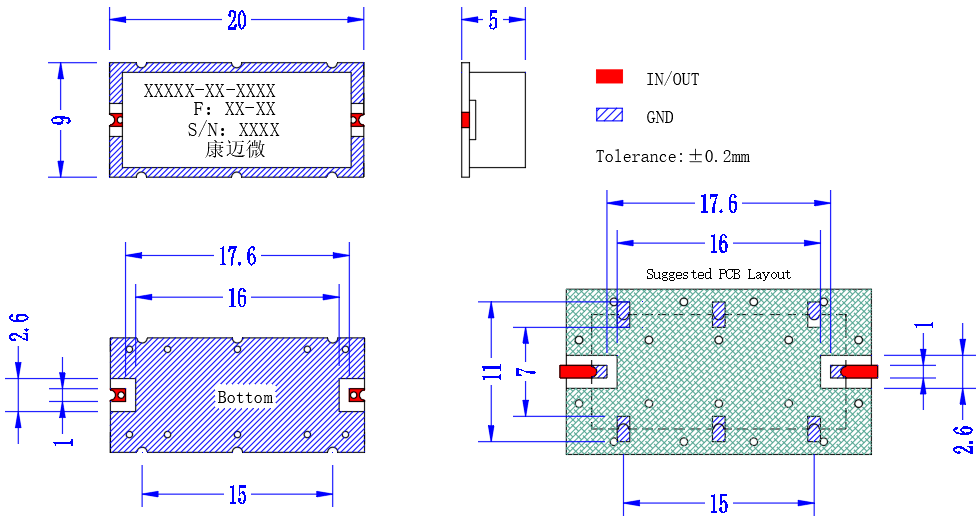

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

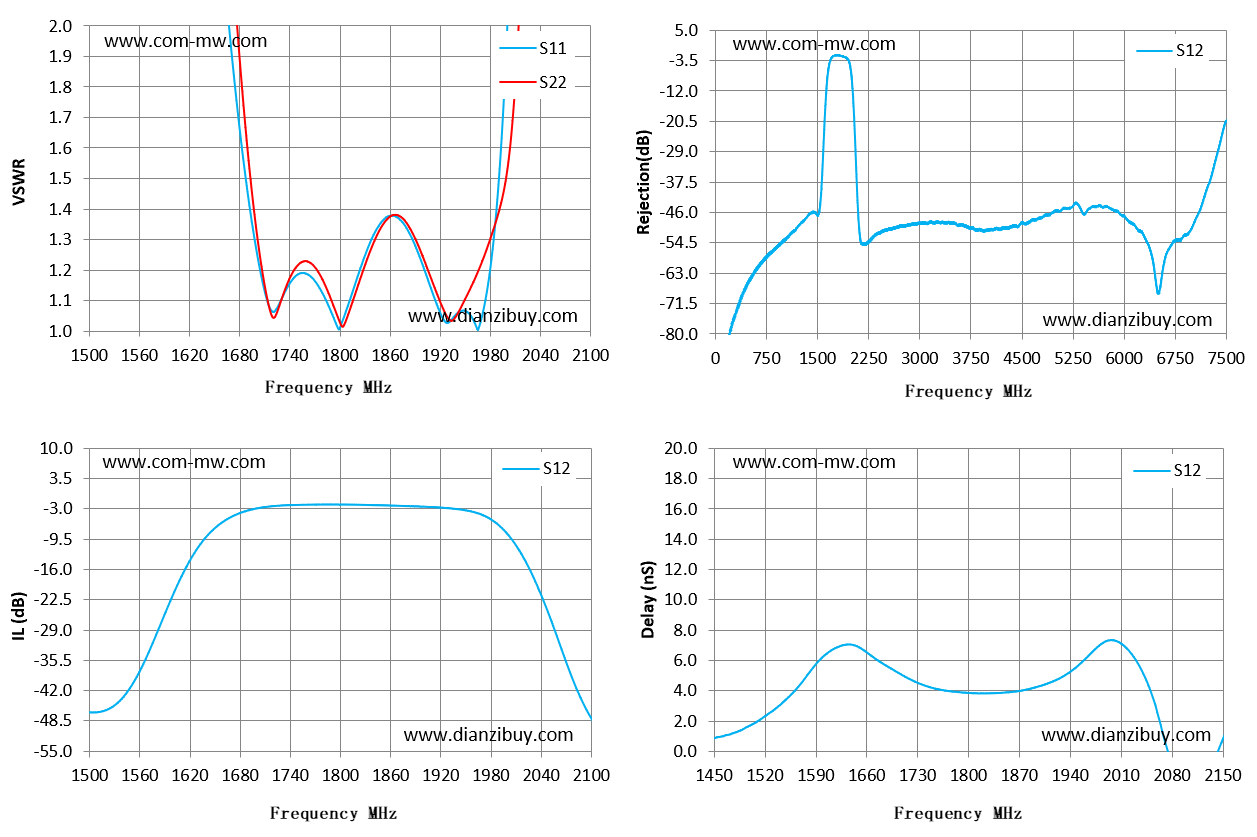

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1500 | 24.85 | 24.42 | -46.69 | 1.72 |
| 1543 | 15.44 | 13.63 | -42.76 | 3.16 |
| 1586 | 8.49 | 5.27 | -27.38 | 5.5 |
| 1629 | 3.74 | 3.1 | -11.5 | 7.02 |
| 1671 | 1.89 | 2.22 | -4.59 | 6.14 |
| 1714 | 1.09 | 1.09 | -2.52 | 4.89 |
| 1757 | 1.19 | 1.23 | -2.12 | 4.11 |
| 1800 | 1.01 | 1.03 | -2.08 | 3.86 |
| 1843 | 1.33 | 1.31 | -2.21 | 3.86 |
| 1886 | 1.31 | 1.33 | -2.44 | 4.14 |
| 1929 | 1.03 | 1.04 | -2.85 | 4.91 |
| 1971 | 1.06 | 1.23 | -4.4 | 6.59 |
| 2014 | 3.27 | 2.01 | -11.98 | 6.96 |
| 2057 | 10.93 | 6.74 | -29.29 | 3.08 |
| 2100 | 19.42 | 13.43 | -47.92 | -1.93 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
