通带频率1650~1950MHz, DC-1400MHz≥40dBc, 2200-5000MHz≥40dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1650 | ~ | 1950 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-1400 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2200-5000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

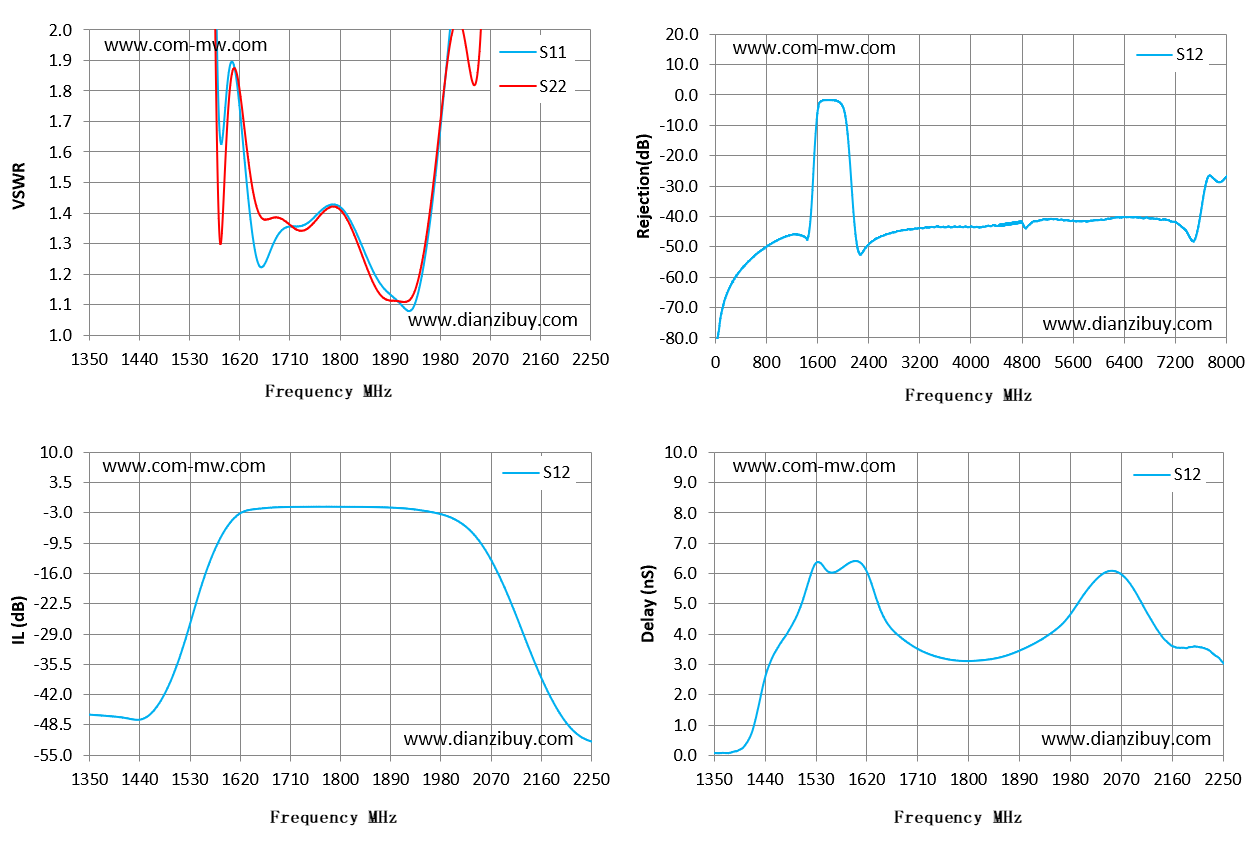

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1350 | 60.48 | 78.87 | -46.32 | -46.32 | 0.08 |
| 1414 | 47.58 | 57.88 | -47.03 | -47.03 | 0.63 |
| 1479 | 32.39 | 36.47 | -43.11 | -43.11 | 4.01 |
| 1543 | 13.42 | 13.61 | -21.75 | -21.75 | 6.26 |
| 1607 | 1.89 | 1.87 | -4.38 | -4.38 | 6.38 |
| 1671 | 1.26 | 1.38 | -1.91 | -1.91 | 4.04 |
| 1736 | 1.36 | 1.34 | -1.71 | -1.71 | 3.3 |
| 1800 | 1.42 | 1.41 | -1.7 | -1.7 | 3.11 |
| 1864 | 1.2 | 1.16 | -1.77 | -1.77 | 3.27 |
| 1929 | 1.08 | 1.12 | -2.21 | -2.21 | 3.82 |
| 1993 | 1.91 | 1.89 | -3.76 | -3.76 | 5 |
| 2057 | 3.11 | 2.16 | -10.38 | -10.38 | 6.08 |
| 2121 | 5.35 | 11.28 | -26.71 | -26.71 | 4.55 |
| 2186 | 13.36 | 25.11 | -44.53 | -44.53 | 3.54 |
| 2250 | 24.52 | 36.83 | -52.05 | -52.05 | 3.07 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
