通带频率 1700~2000MHz, DC-1600MHz≥25dB, 2400-4000MHz≥62dB, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1700 | ~ | 2000 | MHz |
| 通带损耗 | / | / | 5.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1600 | MHz≥ | 25 | dB | ||
| 带外抑制 | 2400-4000 | MHz≥ | 62 | dB | ||
| 通带驻波 | / | / | 1.6 |

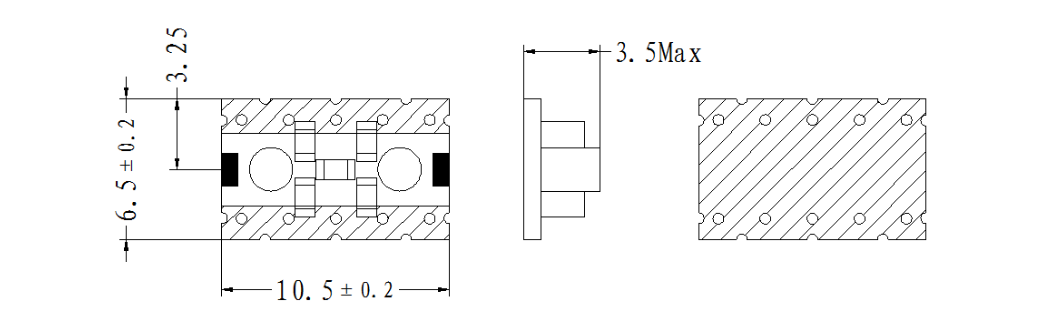

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

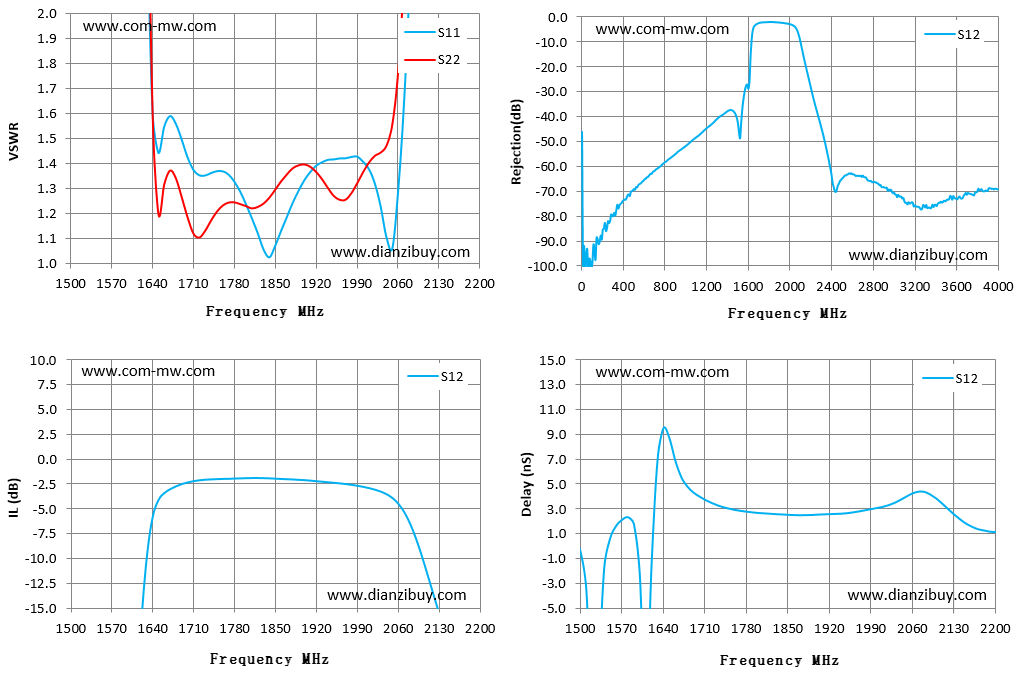

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1500 | 10.96 | 47.07 | -40.65 | -40.65 | 0.47 |
| 1550 | 7.11 | 30.93 | -37.39 | -37.39 | -1.74 |
| 1600 | 5.34 | 15.31 | -27.06 | -27.06 | 1.78 |
| 1650 | 1.6 | 1.6 | -5.71 | -5.71 | 9.5 |
| 1700 | 1.5 | 1.26 | -2.52 | -2.52 | 4.33 |
| 1750 | 1.36 | 1.17 | -2.06 | -2.06 | 3.14 |
| 1800 | 1.29 | 1.24 | -1.96 | -1.96 | 2.71 |
| 1850 | 1.03 | 1.26 | -1.96 | -1.96 | 2.55 |
| 1900 | 1.29 | 1.39 | -2.11 | -2.11 | 2.5 |
| 1950 | 1.42 | 1.3 | -2.36 | -2.36 | 2.61 |
| 2000 | 1.43 | 1.32 | -2.71 | -2.71 | 2.97 |
| 2050 | 1.11 | 1.47 | -3.58 | -3.58 | 3.73 |
| 2100 | 2.79 | 3.59 | -8.06 | -8.06 | 4.14 |
| 2150 | 7.7 | 10.67 | -17.57 | -17.57 | 2.16 |
| 2200 | 12.67 | 19.36 | -26.45 | -26.45 | 1.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
