通带频率1400~2400MHz, DC-1210MHz≥40dB, 2650-6000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1400 | ~ | 2400 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1210 | MHz≥ | 40 | dB | ||
| 带外抑 | 2650-6000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

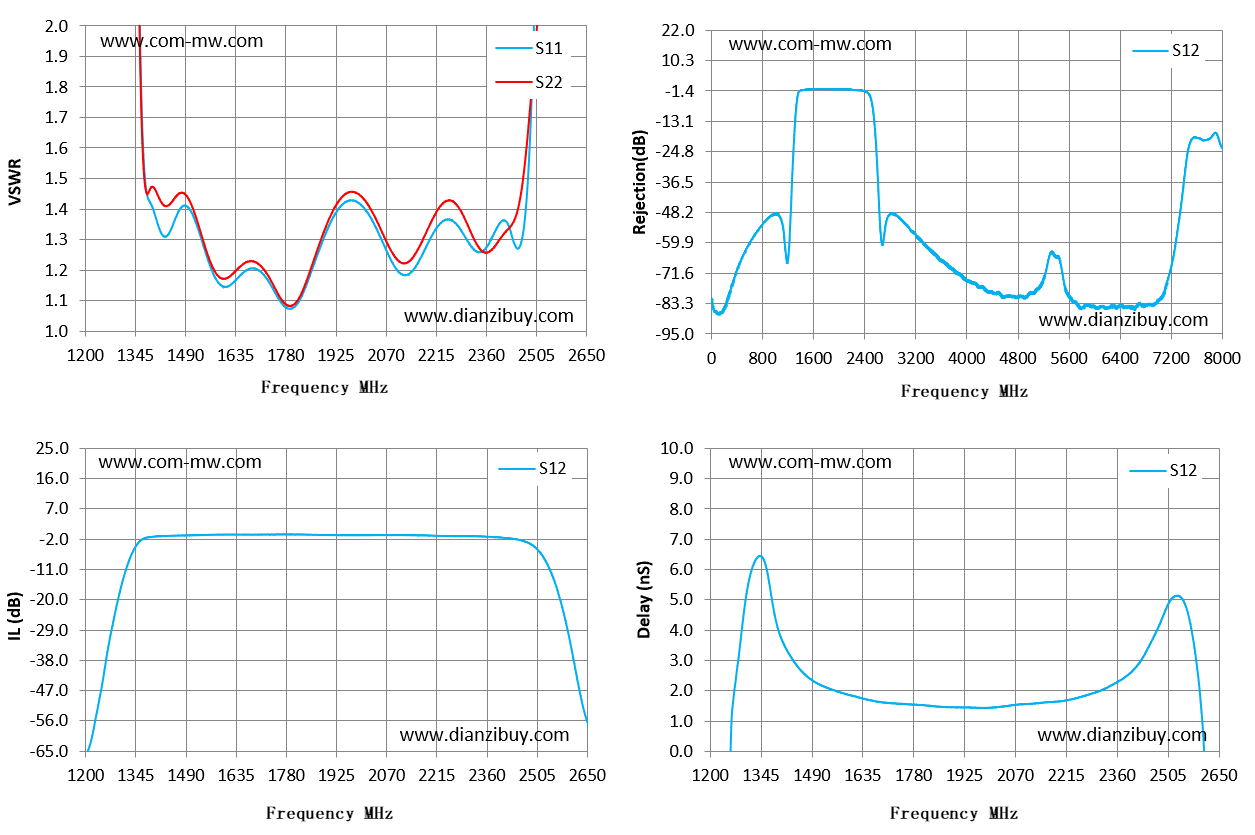

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1200 | 41.39 | 51.26 | -66.36 | -66.36 | -10.41 |
| 1304 | 13.4 | 15.01 | -15.54 | -15.54 | 5.23 |
| 1407 | 1.36 | 1.45 | -1.19 | -1.19 | 3.61 |
| 1511 | 1.38 | 1.4 | -0.85 | -0.85 | 2.21 |
| 1614 | 1.15 | 1.18 | -0.68 | -0.68 | 1.81 |
| 1718 | 1.18 | 1.2 | -0.66 | -0.66 | 1.59 |
| 1821 | 1.1 | 1.11 | -0.65 | -0.65 | 1.51 |
| 1925 | 1.39 | 1.41 | -0.8 | -0.8 | 1.45 |
| 2029 | 1.36 | 1.39 | -0.81 | -0.81 | 1.47 |
| 2132 | 1.18 | 1.22 | -0.81 | -0.81 | 1.59 |
| 2236 | 1.36 | 1.42 | -1.06 | -1.06 | 1.73 |
| 2339 | 1.26 | 1.27 | -1.2 | -1.2 | 2.15 |
| 2443 | 1.28 | 1.37 | -2.02 | -2.02 | 3.3 |
| 2546 | 6.2 | 2.59 | -12.04 | -12.04 | 5.02 |
| 2650 | 20.77 | 12.15 | -56.24 | -56.24 | -7.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
