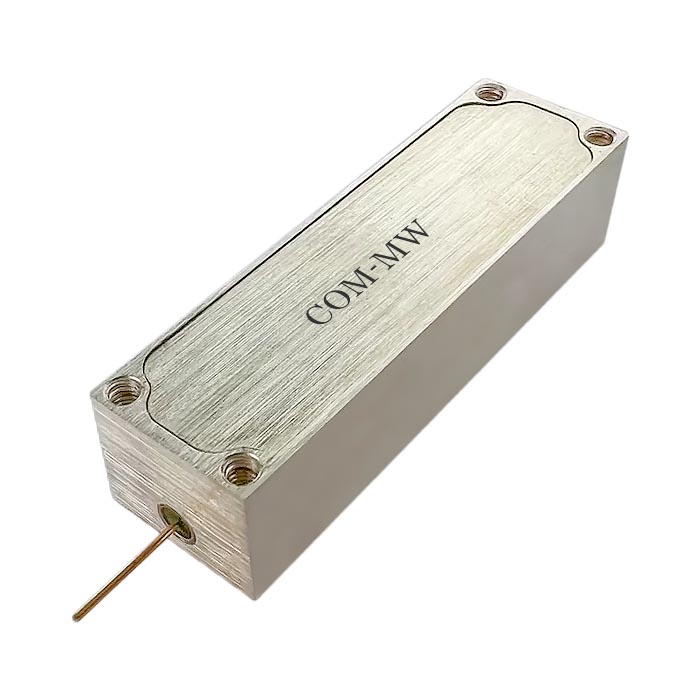

通带频率 2.7~3.0GHz, DC-2.45GHz≥65dB, 3.6-4.3GHz≥65dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.7 | ~ | 3.0 | GHz |
| 通带损耗 | / | / | 3.3 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-2.45 | GHz≥ | 65 | dB | ||
| 带外抑制 | 3.6-4.3 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.6 |

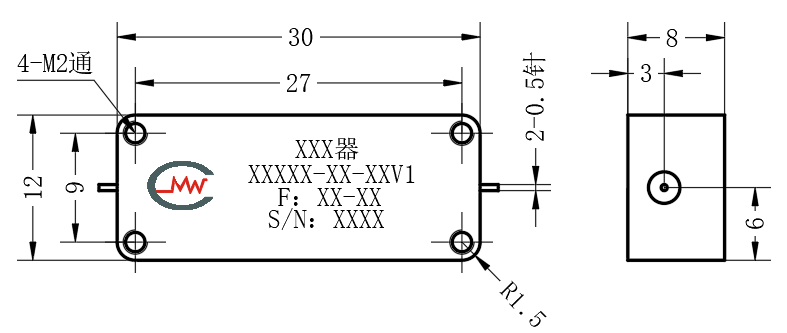

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

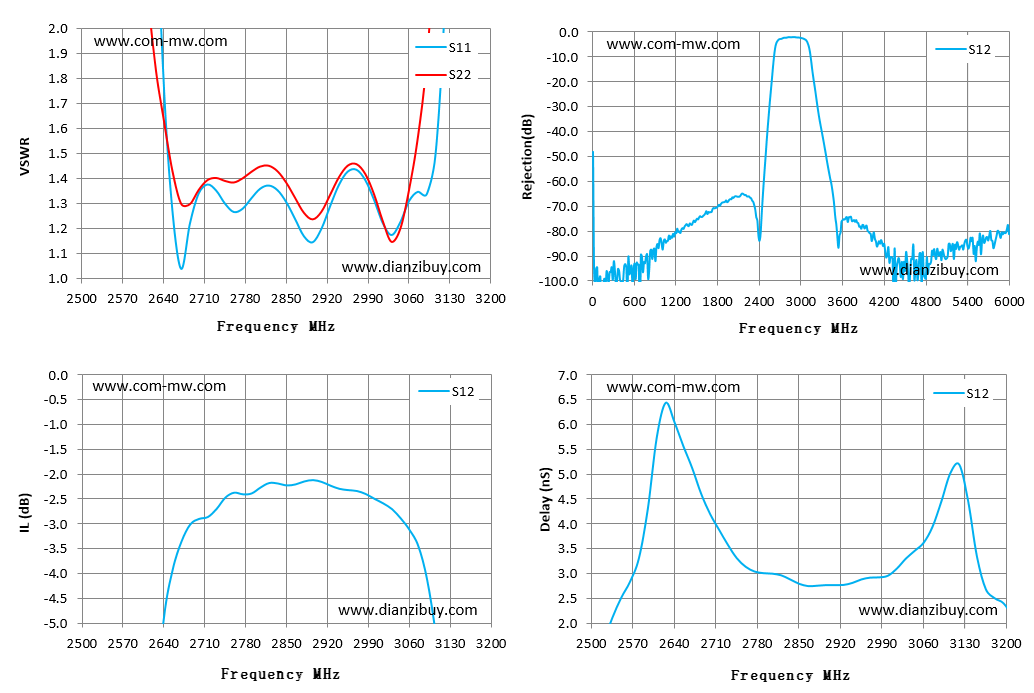

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 2500 | 28.89 | 18.80 | -49.58 | -49.58 | 0.60 |
| 2550 | 18.30 | 9.95 | -33.11 | -33.11 | 2.11 |
| 2600 | 6.40 | 2.98 | -14.37 | -14.37 | 4.31 |
| 2650 | 1.79 | 1.64 | -4.89 | -4.89 | 6.04 |
| 2700 | 1.22 | 1.30 | -3.02 | -3.02 | 4.60 |
| 2750 | 1.30 | 1.39 | -2.48 | -2.48 | 3.31 |
| 2800 | 1.32 | 1.42 | -2.39 | -2.39 | 3.01 |
| 2850 | 1.35 | 1.43 | -2.19 | -2.19 | 2.88 |
| 2900 | 1.15 | 1.23 | -2.12 | -2.12 | 2.77 |
| 2950 | 1.38 | 1.40 | -2.30 | -2.30 | 2.81 |
| 3000 | 1.39 | 1.42 | -2.40 | -2.40 | 2.93 |
| 3050 | 1.23 | 1.20 | -2.90 | -2.90 | 3.46 |
| 3100 | 1.34 | 1.87 | -4.13 | -4.13 | 4.46 |
| 3150 | 3.00 | 5.02 | -9.27 | -9.27 | 4.47 |
| 3200 | 9.10 | 15.11 | -21.72 | -21.72 | 2.40 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
