通带频率1500~2500MHz, DC-1250MHz≥40dBc, 2800-5000MHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1500 | ~ | 2500 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1250 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2800-5000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

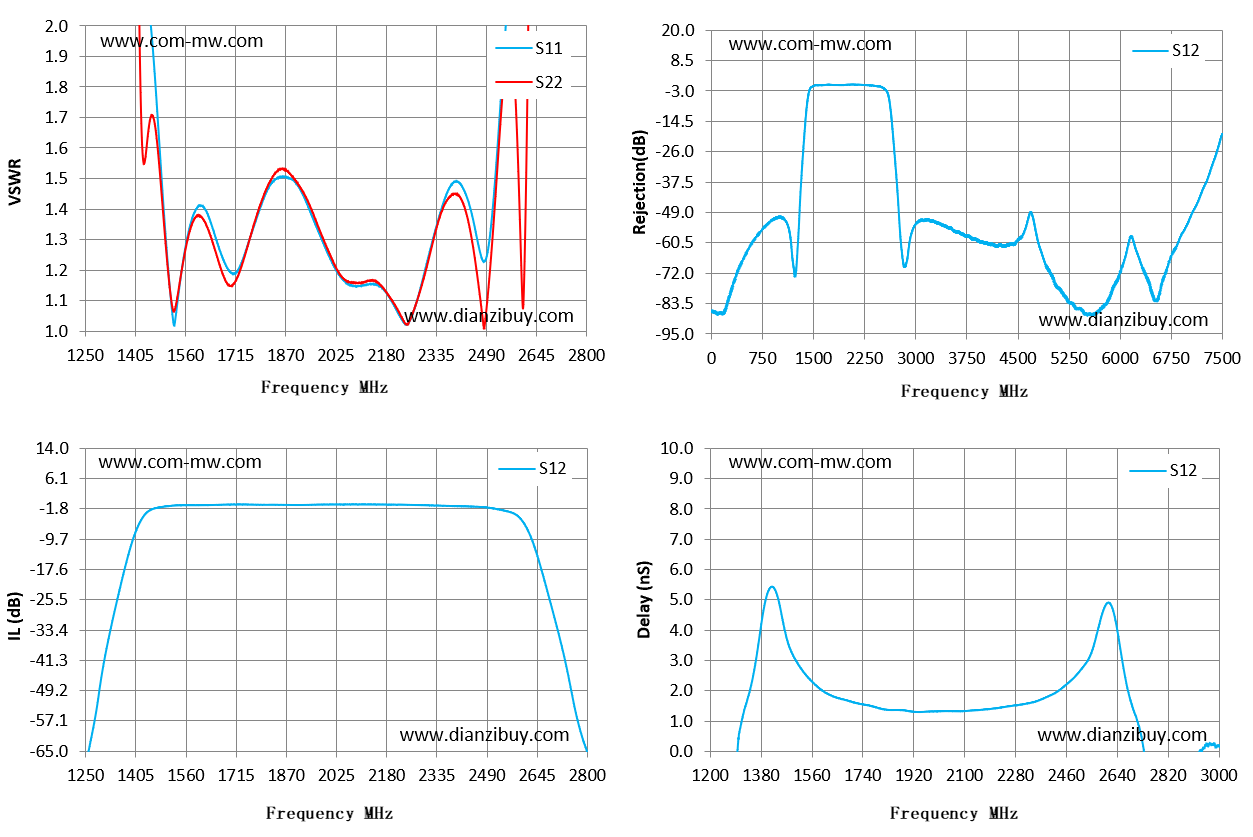

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1250 | 172.9 | 86 | -68.77 | -10.04 |
| 1361 | 33.52 | 18.13 | -20.75 | 2.95 |
| 1471 | 1.74 | 1.63 | -1.52 | 3.72 |
| 1582 | 1.37 | 1.36 | -0.84 | 2.11 |
| 1693 | 1.2 | 1.15 | -0.7 | 1.65 |
| 1804 | 1.44 | 1.45 | -0.74 | 1.41 |
| 1914 | 1.47 | 1.47 | -0.78 | 1.31 |
| 2025 | 1.2 | 1.21 | -0.68 | 1.33 |
| 2136 | 1.15 | 1.17 | -0.67 | 1.35 |
| 2246 | 1.02 | 1.02 | -0.75 | 1.47 |
| 2357 | 1.42 | 1.41 | -1 | 1.66 |
| 2468 | 1.27 | 1.13 | -1.29 | 2.26 |
| 2579 | 2.26 | 1.78 | -3.31 | 4.28 |
| 2689 | 29.67 | 17.76 | -27.24 | 1.61 |
| 2800 | 98.34 | 70.93 | -65.22 | -5.71 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
