通带频率1500~2500MHz, DC-1200MHz≥40dBc, 2900-5000MHz≥40dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1500 | ~ | 2500 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1200 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2900-5000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |

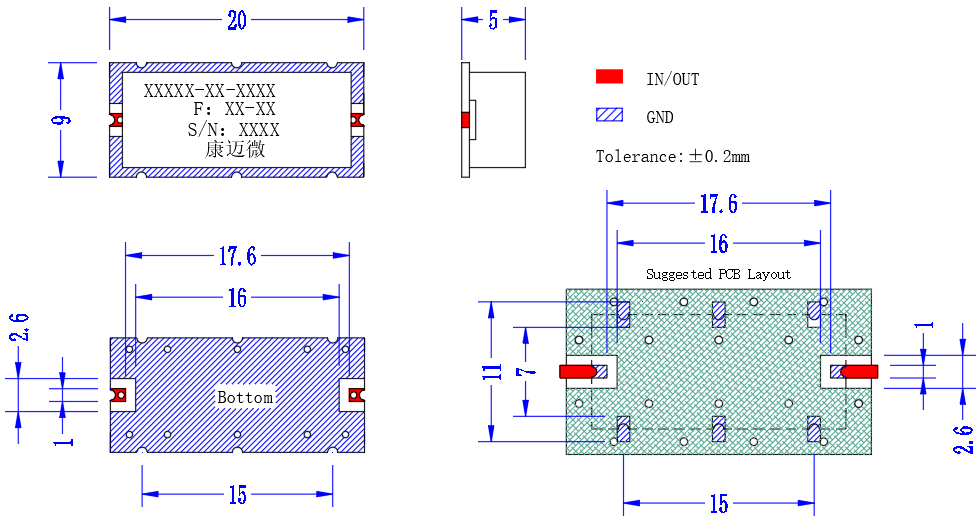

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

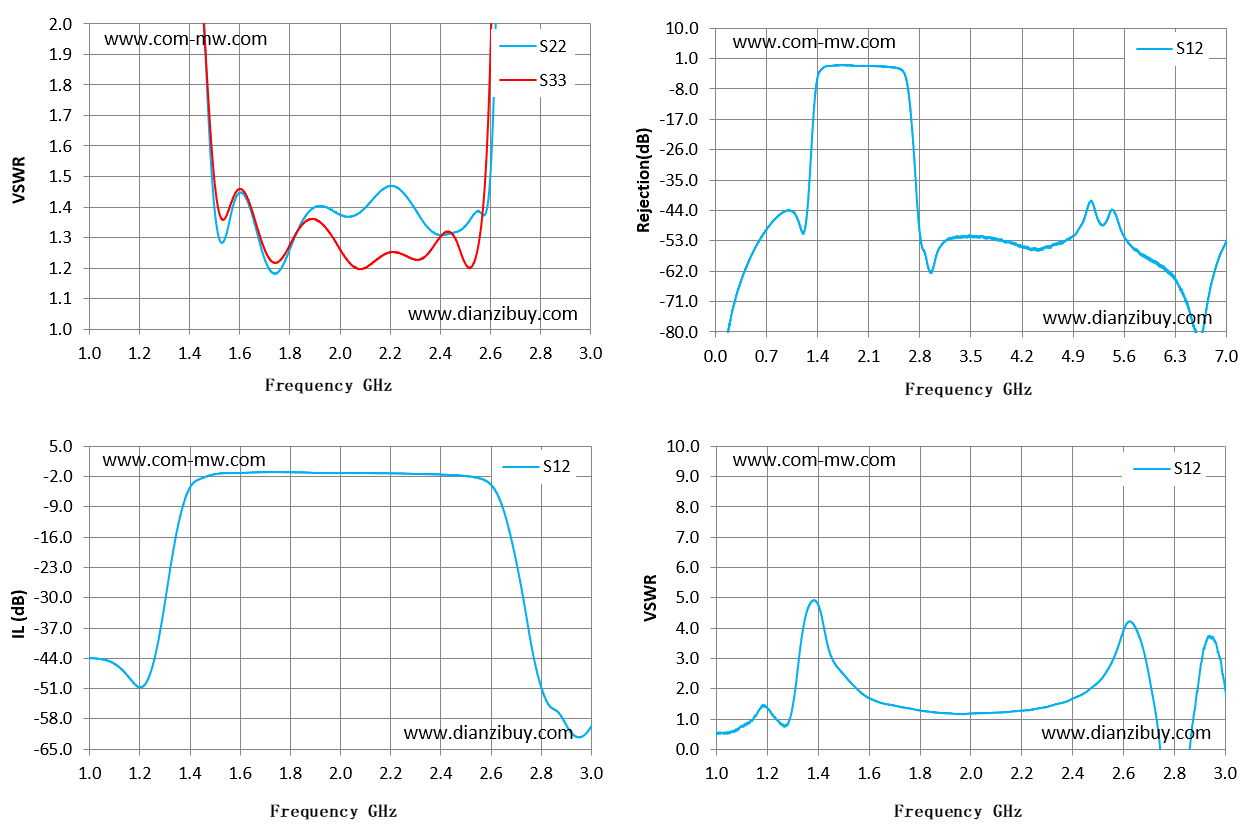

| Frequency GHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 驻波 |
|---|---|---|---|---|
| 1 | 136.38 | 155.54 | -44 | 0.53 |
| 1.14 | 85.06 | 79.65 | -47.28 | 0.96 |
| 1.29 | 33.75 | 25.16 | -34.66 | 1.04 |
| 1.43 | 2.55 | 2.15 | -2.83 | 3.7 |
| 1.57 | 1.39 | 1.42 | -1.18 | 1.86 |
| 1.71 | 1.21 | 1.24 | -0.97 | 1.42 |
| 1.86 | 1.37 | 1.35 | -1.08 | 1.22 |
| 2 | 1.37 | 1.26 | -1.17 | 1.18 |
| 2.14 | 1.43 | 1.22 | -1.21 | 1.22 |
| 2.29 | 1.41 | 1.23 | -1.38 | 1.38 |
| 2.43 | 1.31 | 1.32 | -1.61 | 1.78 |
| 2.57 | 1.37 | 1.39 | -2.71 | 3.17 |
| 2.71 | 10.45 | 12.9 | -24.32 | 1.99 |
| 2.86 | 24.16 | 28.71 | -56.06 | -0.05 |
| 3 | 28.02 | 34.54 | -59.77 | 1.99 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
