通带频率1900~2100MHz, DC-1700MHz≥40dBc, 2300-5000MHz≥40dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1900 | ~ | 2100 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1700 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2300-5000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |

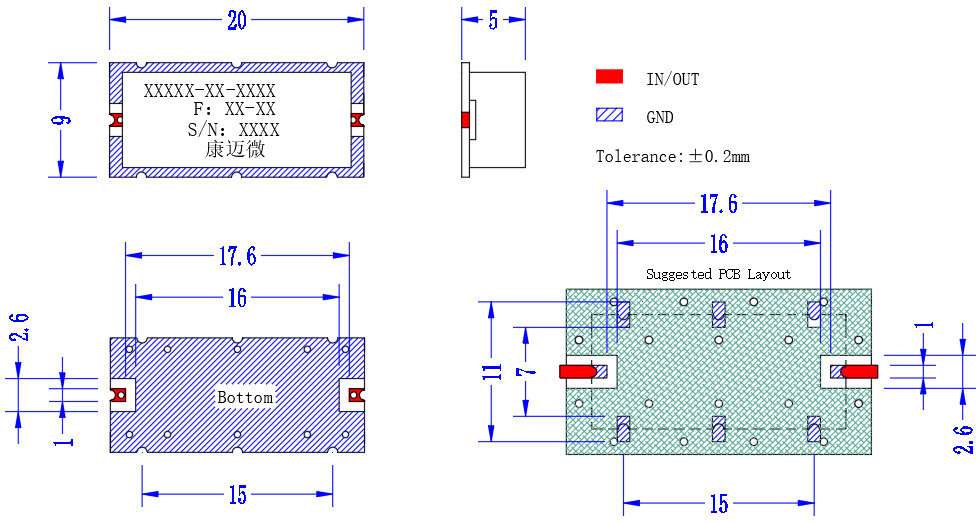

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

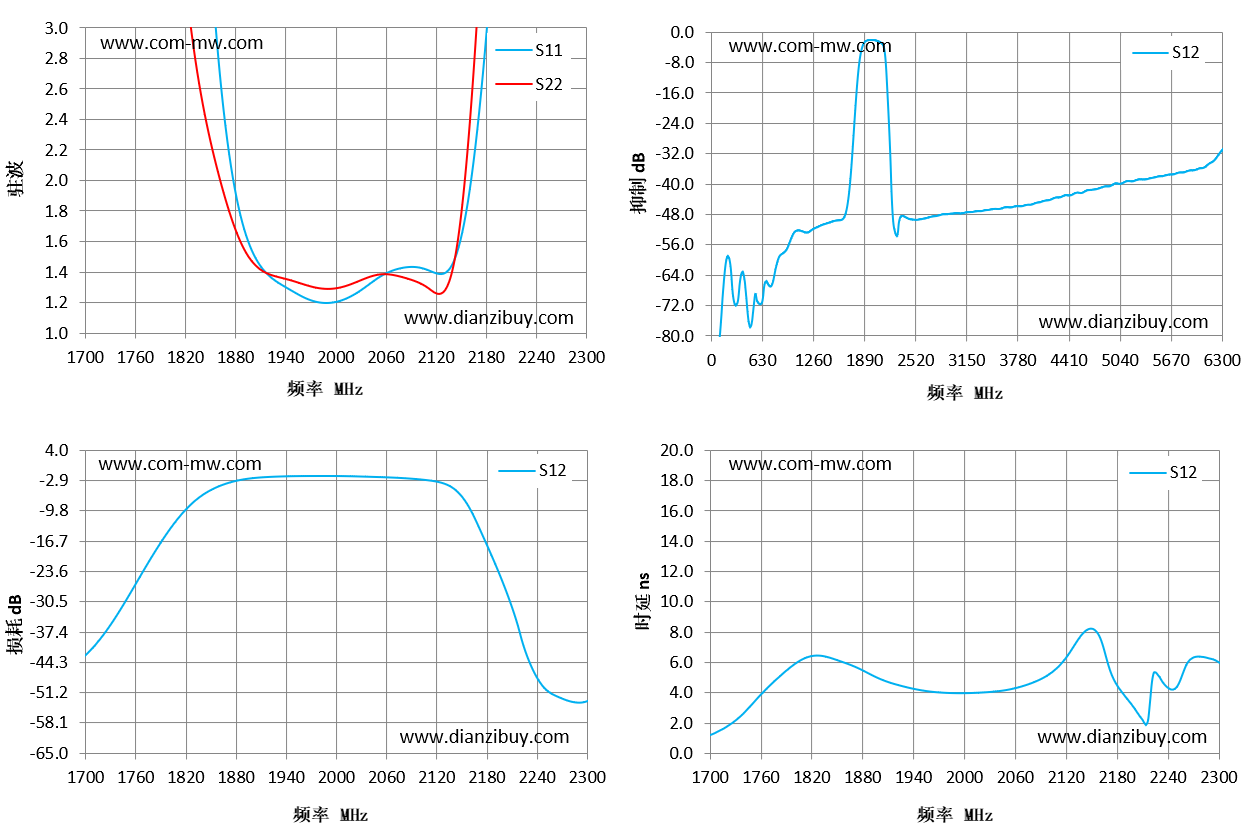

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1700 | 33.42 | 23.69 | -42.8 | 1.17 |
| 1743 | 24.75 | 13.09 | -32.15 | 2.76 |
| 1786 | 14.58 | 6.15 | -18.55 | 5.19 |
| 1829 | 6.08 | 2.97 | -8.11 | 6.44 |
| 1871 | 2.27 | 1.84 | -3.54 | 5.72 |
| 1914 | 1.42 | 1.41 | -2.22 | 4.64 |
| 1957 | 1.25 | 1.33 | -1.96 | 4.09 |
| 2000 | 1.2 | 1.29 | -1.95 | 3.95 |
| 2043 | 1.33 | 1.37 | -2.13 | 4.09 |
| 2086 | 1.44 | 1.36 | -2.51 | 4.78 |
| 2129 | 1.39 | 1.27 | -3.69 | 7.04 |
| 2171 | 2.34 | 3.09 | -13.27 | 5.87 |
| 2214 | 5.76 | 8.56 | -33.16 | 1.99 |
| 2257 | 11.24 | 16.1 | -51.46 | 5.19 |
| 2300 | 16.22 | 23.08 | -53.13 | 5.99 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
