通带频率1960~2180MHz, DC-1250MHz≥70dBc, 3.2-4GHz≥75dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1960 | ~ | 2180 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.3 | dB | ||
| 带外抑制 | DC-1250 | MHz≥ | 70 | dBc | ||
| 带外抑制 | 3.2-4 | GHz≥ | 75 | dBc | ||
| 带外抑制 | 5-6 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.5 |

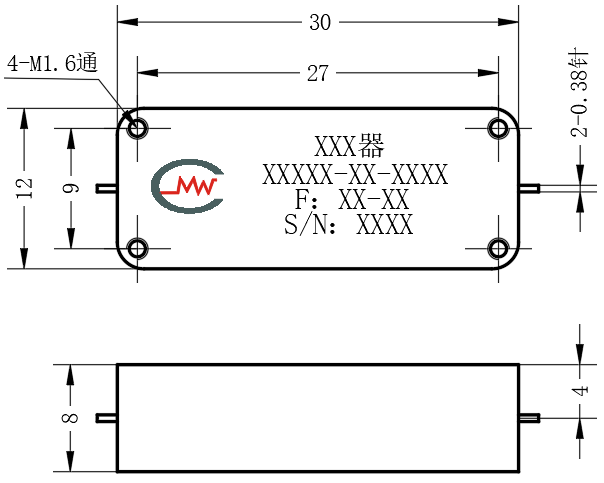

| 接口形式 | 微带圆针 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 群时延波动 | ≤0.1ns@ ±450KHz带内 |
| 时延波动 | ≤0.3ns@110MHz带内 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

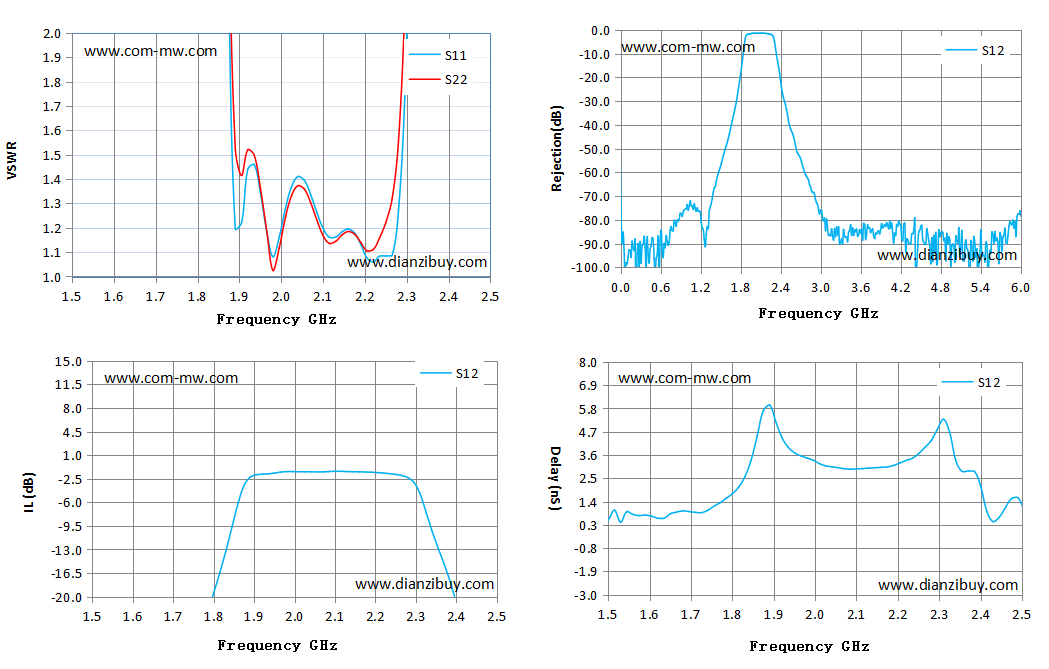

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1.5 | 40.41 | 40.51 | -57.91 | -57.91 | 0.53 |
| 1.58 | 35.96 | 36.63 | -50.07 | -50.07 | 0.73 |
| 1.65 | 32.78 | 33.77 | -42.06 | -42.06 | 0.82 |
| 1.74 | 26.36 | 27.91 | -30.23 | -30.23 | 0.98 |
| 1.8 | 18.11 | 19.94 | -19.43 | -19.43 | 1.77 |
| 1.86 | 4.21 | 4.8 | -6.19 | -6.19 | 4.5 |
| 1.98 | 1.08 | 1.02 | -1.44 | -1.44 | 3.46 |
| 2.04 | 1.41 | 1.37 | -1.46 | -1.46 | 3.04 |
| 2.1 | 1.2 | 1.17 | -1.4 | -1.4 | 2.95 |
| 2.22 | 1.06 | 1.11 | -1.65 | -1.65 | 3.34 |
| 2.28 | 1.27 | 1.56 | -2.33 | -2.33 | 4.27 |
| 2.34 | 6.5 | 8.08 | -10.3 | -10.3 | 3.33 |
| 2.37 | 11.46 | 14.22 | -15.21 | -15.21 | 2.84 |
| 2.43 | 19.54 | 22.5 | -26.67 | -26.67 | 0.45 |
| 2.5 | 25.26 | 26.7 | -35.75 | -35.75 | 0.95 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
