通带频率2019~2126MHz, DC-1750MHz≥50dBc, 2250MHz≥18dBc, 2500MHz≥40dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2019 | ~ | 2126 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-1750 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 2250 | MHz≥ | 18 | dBc | ||
| 带外抑制 | 2500 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 4000-6500 | MHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

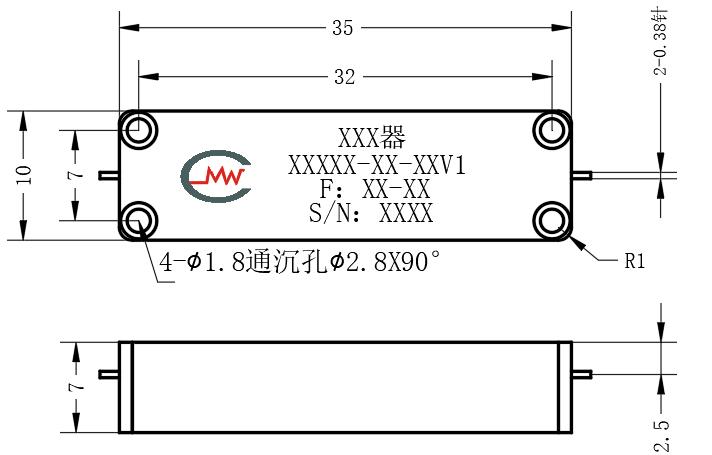

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤2ns |
| 时延波动 | ≤0.3ns任意12MHz |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

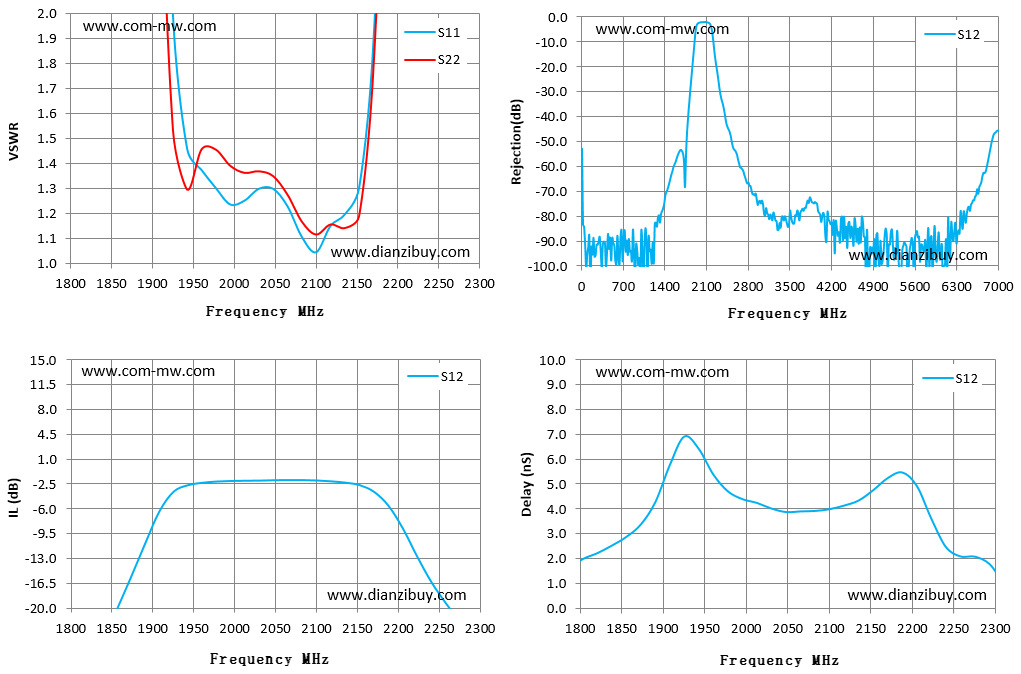

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1800 | 19.92 | 23.92 | -40.19 | -40.19 | 1.56 |
| 1836 | 16.4 | 18.68 | -29.91 | -29.91 | 2.23 |
| 1871 | 12.26 | 12.22 | -20.35 | -20.35 | 2.88 |
| 1907 | 6.54 | 5.6 | -10.95 | -10.95 | 4.28 |
| 1943 | 1.45 | 1.29 | -2.71 | -2.71 | 6.42 |
| 1979 | 1.3 | 1.45 | -2.19 | -2.19 | 4.72 |
| 2014 | 1.25 | 1.36 | -2.07 | -2.07 | 4.25 |
| 2050 | 1.3 | 1.35 | -2.01 | -2.01 | 3.89 |
| 2086 | 1.11 | 1.17 | -1.99 | -1.99 | 3.93 |
| 2121 | 1.15 | 1.15 | -2.16 | -2.16 | 4.15 |
| 2157 | 1.3 | 1.19 | -2.71 | -2.71 | 4.77 |
| 2193 | 3.39 | 3.24 | -5.63 | -5.63 | 5.48 |
| 2229 | 10.32 | 9.98 | -12.79 | -12.79 | 3.62 |
| 2264 | 19.21 | 18.83 | -19.35 | -19.35 | 2.1 |
| 2300 | 25.27 | 25.74 | -25 | -25 | 1.8 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
