通带频率2010~2170MHz, DC-1900MHz≥40dBc, 2350-6000MHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2010 | ~ | 2170 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1900 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2350-6000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

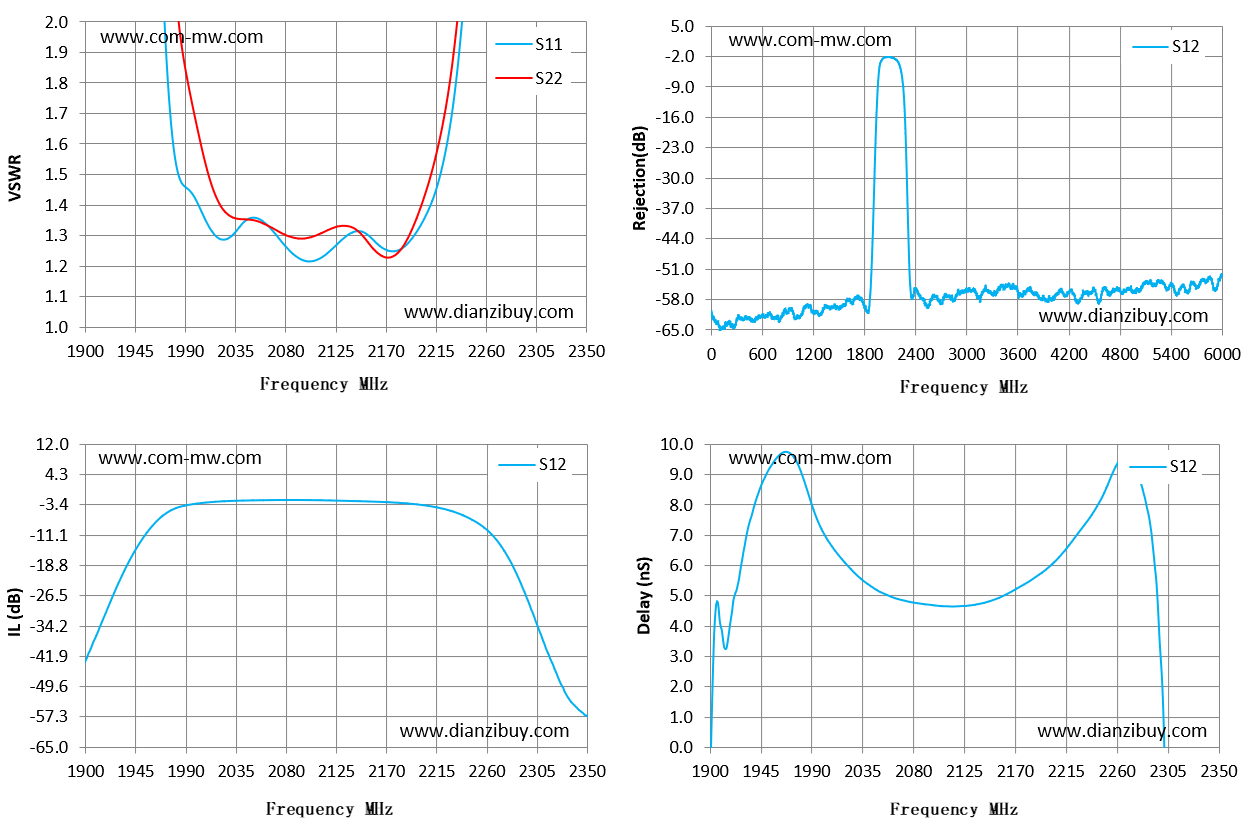

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1900 | 33.59 | 23.67 | -43.3 | -43.3 | -2.67 |
| 1932 | 12.74 | 12.19 | -22.09 | -22.09 | 6.85 |
| 1964 | 2.81 | 3.93 | -7.65 | -7.65 | 9.71 |
| 1996 | 1.44 | 1.74 | -3.29 | -3.29 | 7.45 |
| 2029 | 1.29 | 1.37 | -2.45 | -2.45 | 5.73 |
| 2061 | 1.34 | 1.34 | -2.25 | -2.25 | 4.96 |
| 2093 | 1.22 | 1.29 | -2.2 | -2.2 | 4.71 |
| 2125 | 1.27 | 1.33 | -2.35 | -2.35 | 4.66 |
| 2157 | 1.29 | 1.27 | -2.59 | -2.59 | 4.95 |
| 2189 | 1.27 | 1.28 | -3.08 | -3.08 | 5.63 |
| 2221 | 1.53 | 1.66 | -4.41 | -4.41 | 6.81 |
| 2254 | 2.82 | 2.85 | -8.39 | -8.39 | 8.83 |
| 2286 | 7.41 | 6.34 | -20.35 | -20.35 | 8.06 |
| 2318 | 19.58 | 15.44 | -43.07 | -43.07 | -4.2 |
| 2350 | 39.68 | 25.24 | -57.09 | -57.09 | -8.62 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
