通带频率2000~2200MHz, DC-1780MHz≥55dBc, 2500-4000MHz≥55dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2000 | ~ | 2200 | MHz |
| 通带损耗 | / | / | 3.2 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1780 | MHz≥ | 55 | dBc | ||
| 带外抑制 | 2500-4000 | MHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

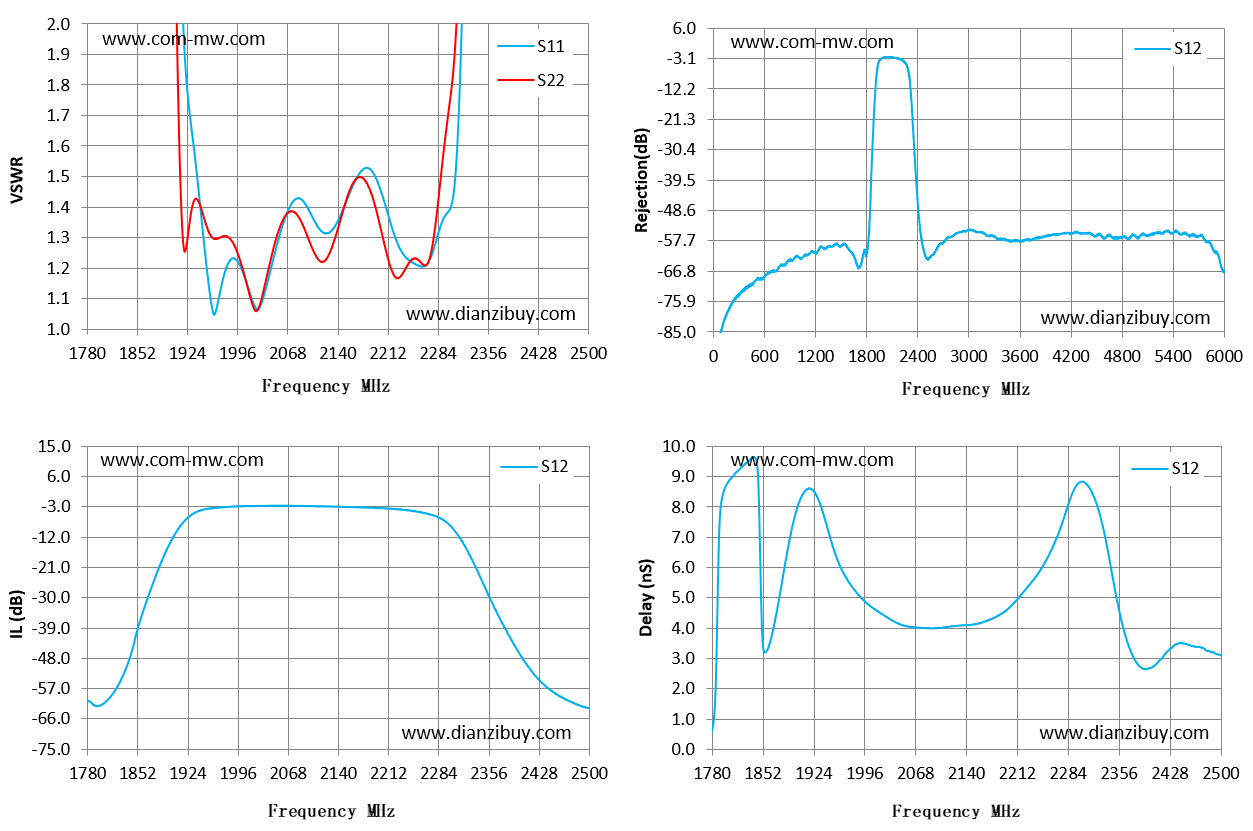

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1780 | 26.85 | 37 | -60.61 | 0.62 |
| 1831 | 23.88 | 28.75 | -53.12 | 9.5 |
| 1883 | 11.47 | 9.26 | -20.75 | 6.08 |
| 1934 | 1.58 | 1.42 | -4.74 | 8.02 |
| 1986 | 1.23 | 1.29 | -2.96 | 5.14 |
| 2037 | 1.13 | 1.16 | -2.69 | 4.23 |
| 2089 | 1.42 | 1.34 | -2.73 | 4 |
| 2140 | 1.35 | 1.33 | -2.95 | 4.1 |
| 2191 | 1.51 | 1.42 | -3.29 | 4.49 |
| 2243 | 1.22 | 1.22 | -4.11 | 5.86 |
| 2294 | 1.37 | 1.62 | -7.39 | 8.65 |
| 2346 | 4.91 | 7.78 | -24.79 | 5.84 |
| 2397 | 7.77 | 18.69 | -45.5 | 2.66 |
| 2449 | 9 | 27.01 | -58.11 | 3.49 |
| 2500 | 9.93 | 31 | -62.83 | 3.11 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
