通带频率2~2.4GHz, DC-1.75GHz≥40dBc, 2.7-6GHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2 | ~ | 2.4 | GHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-1.75 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 2.7-6 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

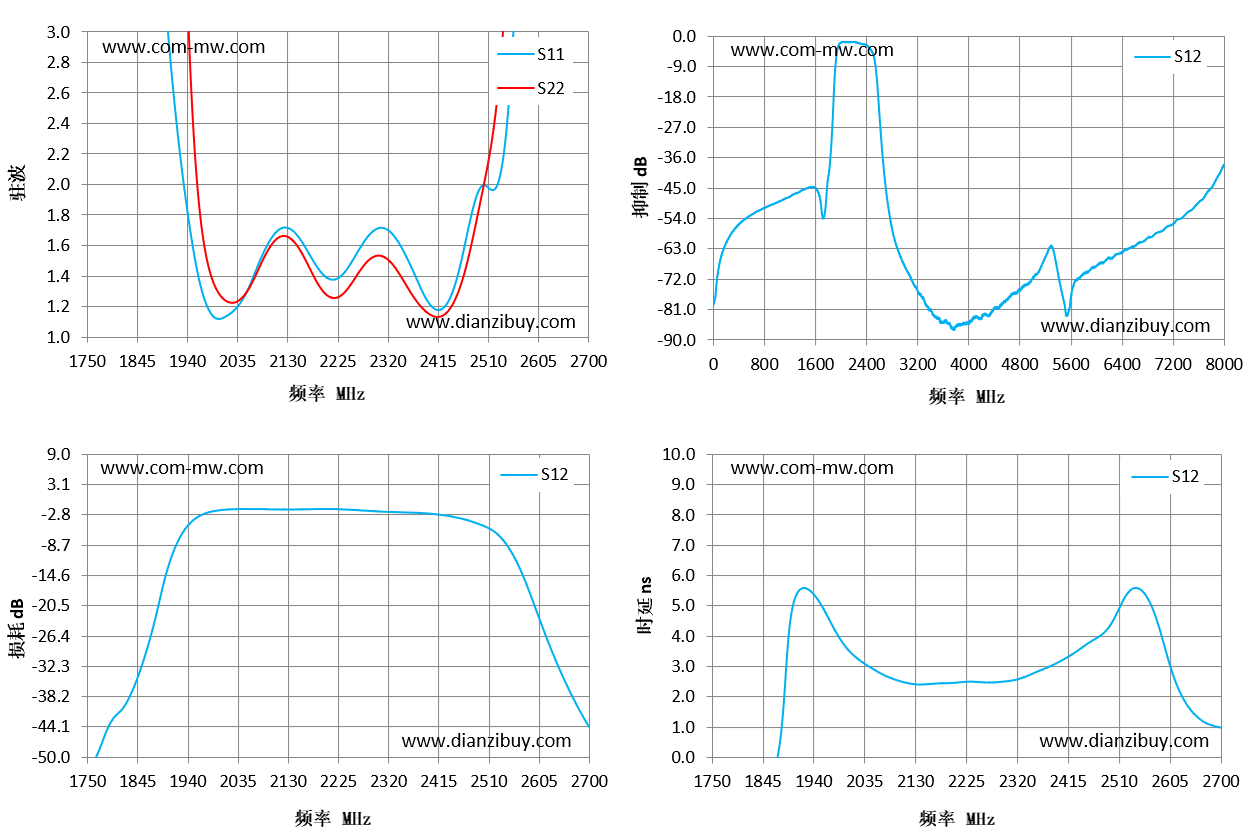

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1750 | 35.83 | 108.73 | -52.72 | -4.35 |
| 1818 | 13.5 | 57.04 | -40.53 | -2.52 |
| 1886 | 3.97 | 17.57 | -20.24 | 1.86 |
| 1954 | 1.55 | 2.3 | -3.7 | 5.09 |
| 2021 | 1.15 | 1.22 | -1.8 | 3.29 |
| 2089 | 1.58 | 1.54 | -1.78 | 2.6 |
| 2157 | 1.63 | 1.55 | -1.8 | 2.43 |
| 2225 | 1.38 | 1.26 | -1.77 | 2.51 |
| 2293 | 1.69 | 1.52 | -2.16 | 2.51 |
| 2361 | 1.49 | 1.31 | -2.43 | 2.86 |
| 2429 | 1.2 | 1.15 | -3.01 | 3.48 |
| 2496 | 1.97 | 1.87 | -4.81 | 4.39 |
| 2564 | 3.32 | 4.59 | -12.03 | 5.3 |
| 2632 | 14.15 | 13.28 | -29.73 | 1.94 |
| 2700 | 26.92 | 22.99 | -43.93 | 1 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
