通带频率2200~2300MHz, DC-1950MHz≥45dB, 2550-6000MHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2200 | ~ | 2300 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1950 | MHz≥ | 45 | dB | ||
| 带外抑制 | 2550-6000 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

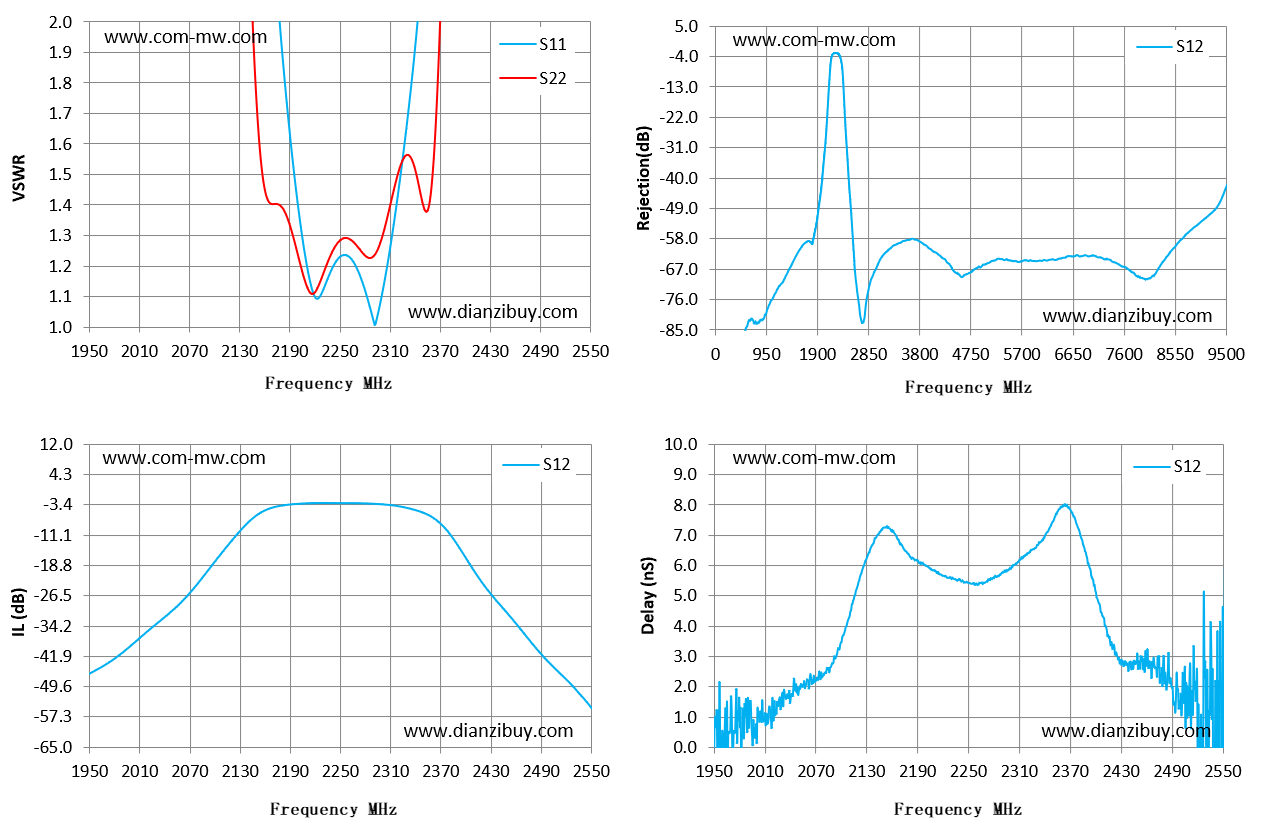

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1950 | 28.09 | 28.64 | -46.3 | -0.13 |
| 1993 | 28.7 | 26.91 | -40.33 | 1.53 |
| 2036 | 26.78 | 21.96 | -32.57 | 1.76 |
| 2079 | 21.83 | 14 | -23.63 | 2.4 |
| 2121 | 10.26 | 5 | -12.25 | 5.52 |
| 2164 | 2.59 | 1.42 | -4.34 | 7.01 |
| 2207 | 1.27 | 1.17 | -2.94 | 5.86 |
| 2250 | 1.23 | 1.28 | -2.85 | 5.43 |
| 2293 | 1.01 | 1.24 | -3.05 | 5.83 |
| 2336 | 1.81 | 1.55 | -4.39 | 6.81 |
| 2379 | 4.84 | 2.8 | -9.98 | 7.28 |
| 2421 | 10.59 | 9.49 | -23.39 | 3.39 |
| 2464 | 13.43 | 15.13 | -34.47 | 2.76 |
| 2507 | 14.55 | 18.21 | -44.83 | 2.14 |
| 2550 | 14.85 | 19.9 | -54.67 | 4.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
