通带频率2190~2310MHz, DC-1800MHz≥50dB, 2740-5000MHz≥55dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2190 | ~ | 2310 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 0.3 | dB | ||
| 带外抑制 | DC-1800 | MHz≥ | 50 | dB | ||
| 带外抑制 | 2740-5000 | MHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.3 | |||
| 回波损耗 | / | / | dB |

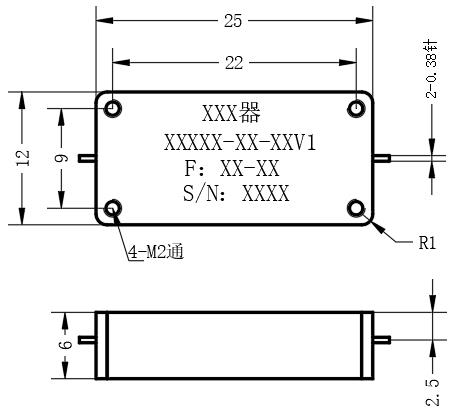

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

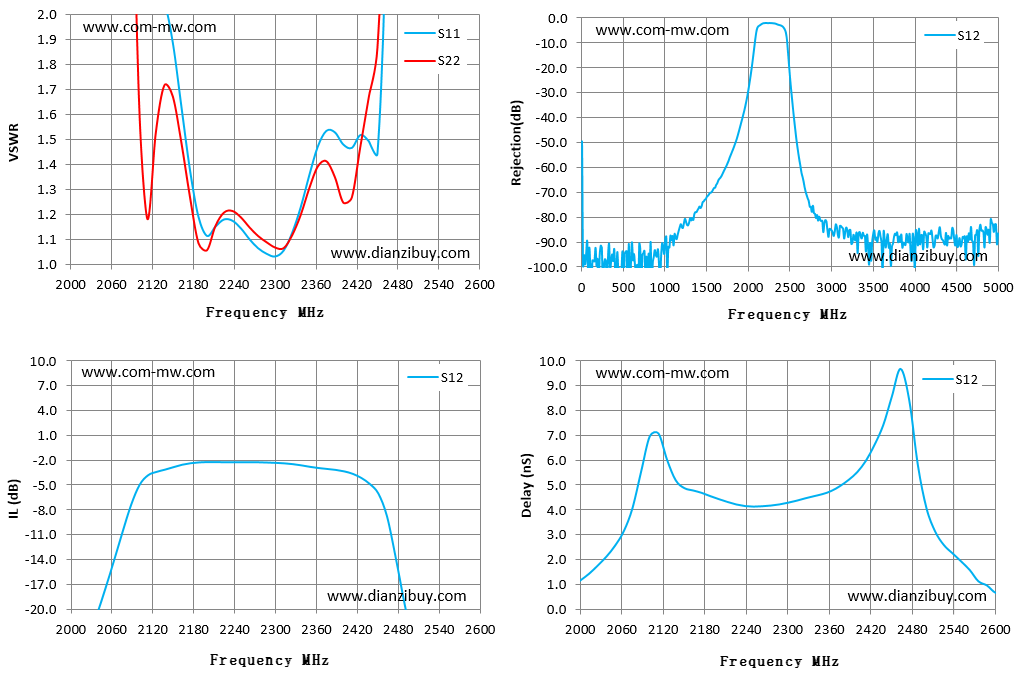

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 2000 | 28.57 | 29.61 | -31.29 | -31.29 | 0.92 |
| 2043 | 20.32 | 17.82 | -20.61 | -20.61 | 2.13 |
| 2086 | 7.92 | 6.04 | -10.63 | -10.63 | 4.08 |
| 2129 | 2.05 | 1.53 | -3.38 | -3.38 | 6.02 |
| 2171 | 1.63 | 1.49 | -2.52 | -2.52 | 4.79 |
| 2214 | 1.15 | 1.16 | -2.2 | -2.2 | 4.32 |
| 2257 | 1.15 | 1.19 | -2.21 | -2.21 | 4.14 |
| 2300 | 1.04 | 1.09 | -2.25 | -2.25 | 4.23 |
| 2343 | 1.23 | 1.2 | -2.59 | -2.59 | 4.56 |
| 2386 | 1.54 | 1.41 | -3.03 | -3.03 | 4.96 |
| 2429 | 1.52 | 1.47 | -4.12 | -4.12 | 6.63 |
| 2471 | 2.33 | 2.72 | -8.74 | -8.74 | 9.68 |
| 2514 | 13.66 | 11.65 | -28.62 | -28.62 | 3.13 |
| 2557 | 18.96 | 16.63 | -41.04 | -41.04 | 1.93 |
| 2600 | 22.21 | 20.11 | -51.56 | -51.56 | 0.96 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
