通带频率2.2~2.4GHz, DC-1800MHz≥40dBc, 2125MHz≥25dBc, 2675-5000MHz≥60dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.2 | ~ | 2.4 | GHz |
| 通带损耗 | / | / | 4.5 | dB | ||
| 带内波动 | / | / | 2.0 | dB | ||
| 带外抑制 | DC-1800 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2125 | MHz≥ | 25 | dBc | ||
| 带外抑制 | 2675-5000 | MHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

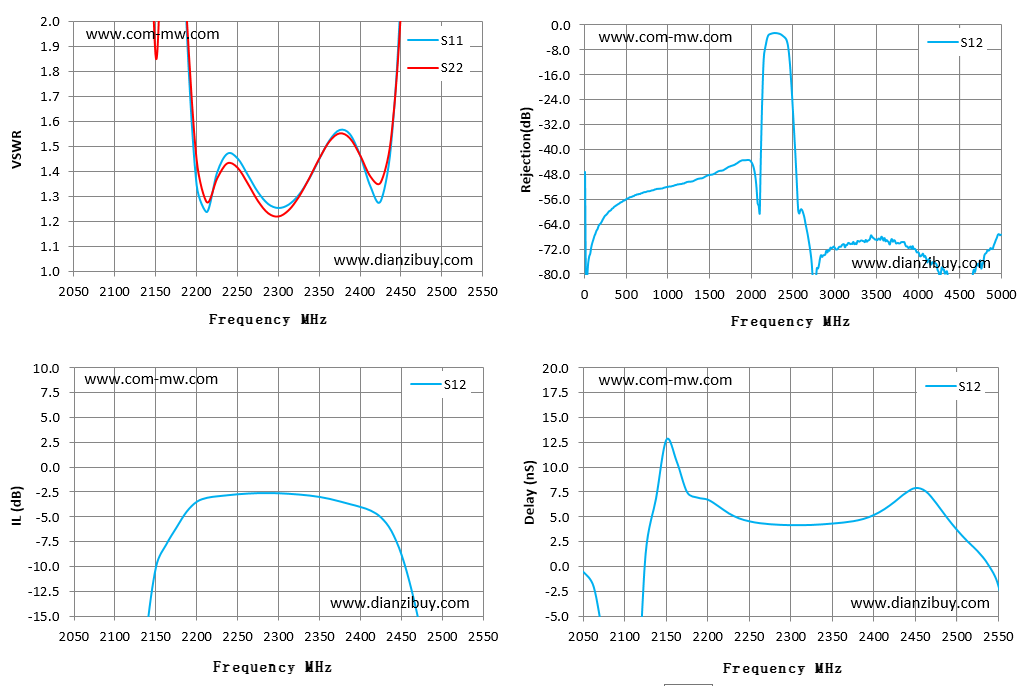

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 2050 | 40 | 22.09 | -47.12 | -47.12 | 0.06 |
| 2086 | 31.8 | 19.23 | -57.36 | -57.36 | -7.54 |
| 2121 | 20.71 | 12.55 | -42.81 | -42.81 | -16.86 |
| 2157 | 5.07 | 1.86 | -10.02 | -10.02 | 12.77 |
| 2193 | 2 | 2.04 | -4.45 | -4.45 | 6.95 |
| 2229 | 1.39 | 1.37 | -2.91 | -2.91 | 5.37 |
| 2264 | 1.39 | 1.35 | -2.64 | -2.64 | 4.37 |
| 2300 | 1.27 | 1.23 | -2.59 | -2.59 | 4.2 |
| 2336 | 1.31 | 1.3 | -2.74 | -2.74 | 4.2 |
| 2371 | 1.52 | 1.52 | -3.18 | -3.18 | 4.43 |
| 2407 | 1.46 | 1.46 | -3.99 | -3.99 | 5.2 |
| 2443 | 1.5 | 1.53 | -6.4 | -6.4 | 7.37 |
| 2479 | 5.06 | 4.51 | -17.08 | -17.08 | 6.38 |
| 2514 | 11.58 | 9.19 | -33.92 | -33.92 | 2.55 |
| 2550 | 16.08 | 11.6 | -46.36 | -46.36 | 0.2 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
