通带频率2.2~2.4GHz, DC-1900MHz≥50dBc, 2700-5000MHz≥50dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.2 | ~ | 2.4 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-1900 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 2700-5000 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

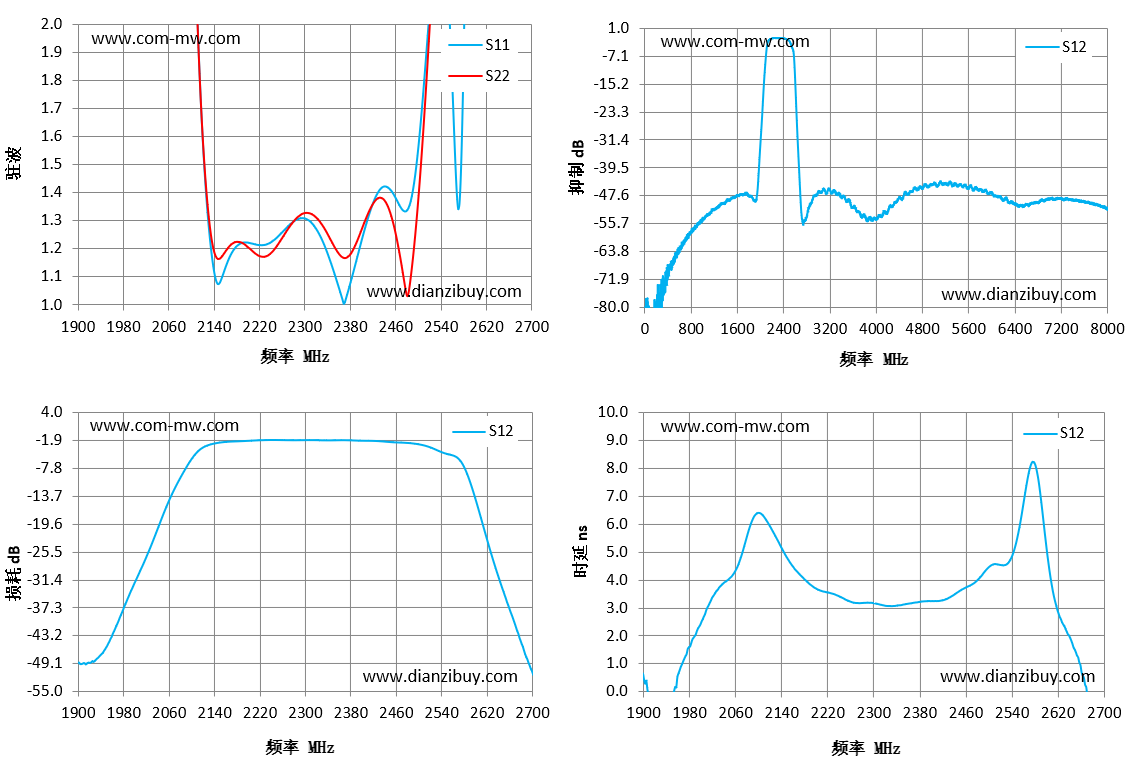

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1900 | 24.3 | 21.38 | -49.01 | 0.66 |
| 1957 | 21.91 | 19.41 | -43.82 | 0.17 |
| 2014 | 16.39 | 15.36 | -28.47 | 3.1 |
| 2071 | 6.92 | 6.81 | -11.83 | 4.94 |
| 2129 | 1.33 | 1.36 | -2.92 | 5.6 |
| 2186 | 1.22 | 1.22 | -2.09 | 3.94 |
| 2243 | 1.23 | 1.19 | -1.83 | 3.4 |
| 2300 | 1.31 | 1.33 | -1.86 | 3.18 |
| 2357 | 1.08 | 1.19 | -1.88 | 3.15 |
| 2414 | 1.32 | 1.33 | -2 | 3.26 |
| 2471 | 1.34 | 1.14 | -2.39 | 3.86 |
| 2529 | 2.25 | 2.28 | -3.83 | 4.55 |
| 2586 | 2.5 | 4.37 | -9.04 | 7.73 |
| 2643 | 15.86 | 17.53 | -31.82 | 1.84 |
| 2700 | 21.15 | 20.59 | -50.66 | -2.08 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
