通带频率 1700~3050MHz, DC-1520MHz≥40dBc, 1600MHz≥10dBc, 3.4-6GHz≥40dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1700 | ~ | 3050 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1520 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1600 | MHz≥ | 10 | dBc | ||
| 带外抑制 | 3.4-6 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

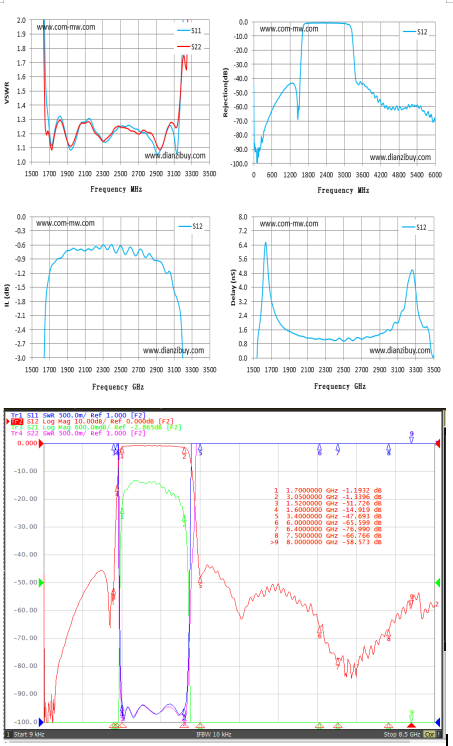

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1500 | 31.87 | 27.85 | -61.81 | -61.81 | -4.77 |
| 1695 | 1.24 | 1.18 | -1.23 | -1.23 | 3.34 |
| 1800 | 1.31 | 1.28 | -0.89 | -0.89 | 1.9 |
| 1980 | 1.12 | 1.16 | -0.68 | -0.68 | 1.31 |
| 2100 | 1.28 | 1.27 | -0.72 | -0.72 | 1.11 |
| 2220 | 1.21 | 1.2 | -0.63 | -0.63 | 1.09 |
| 2400 | 1.19 | 1.2 | -0.59 | -0.59 | 0.97 |
| 2580 | 1.25 | 1.23 | -0.71 | -0.71 | 1.04 |
| 2700 | 1.22 | 1.19 | -0.73 | -0.73 | 1.06 |
| 2880 | 1.1 | 1.16 | -0.93 | -0.93 | 1.28 |
| 3060 | 1.25 | 1.28 | -1.22 | -1.22 | 1.98 |
| 3180 | 1.6 | 1.57 | -2.35 | -2.35 | 3.08 |
| 3300 | 12.14 | 6.99 | -20.37 | -20.37 | 3.68 |
| 3420 | 24.43 | 23.53 | -43.11 | -43.11 | 1.77 |
| 3500 | 26.84 | 27.82 | -43.54 | -43.54 | 0.04 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
