通带频率1800~3000MHz, DC-1500MHz≥40dBc, 3500-6000MHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1800 | ~ | 3000 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1500 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 3500-6000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

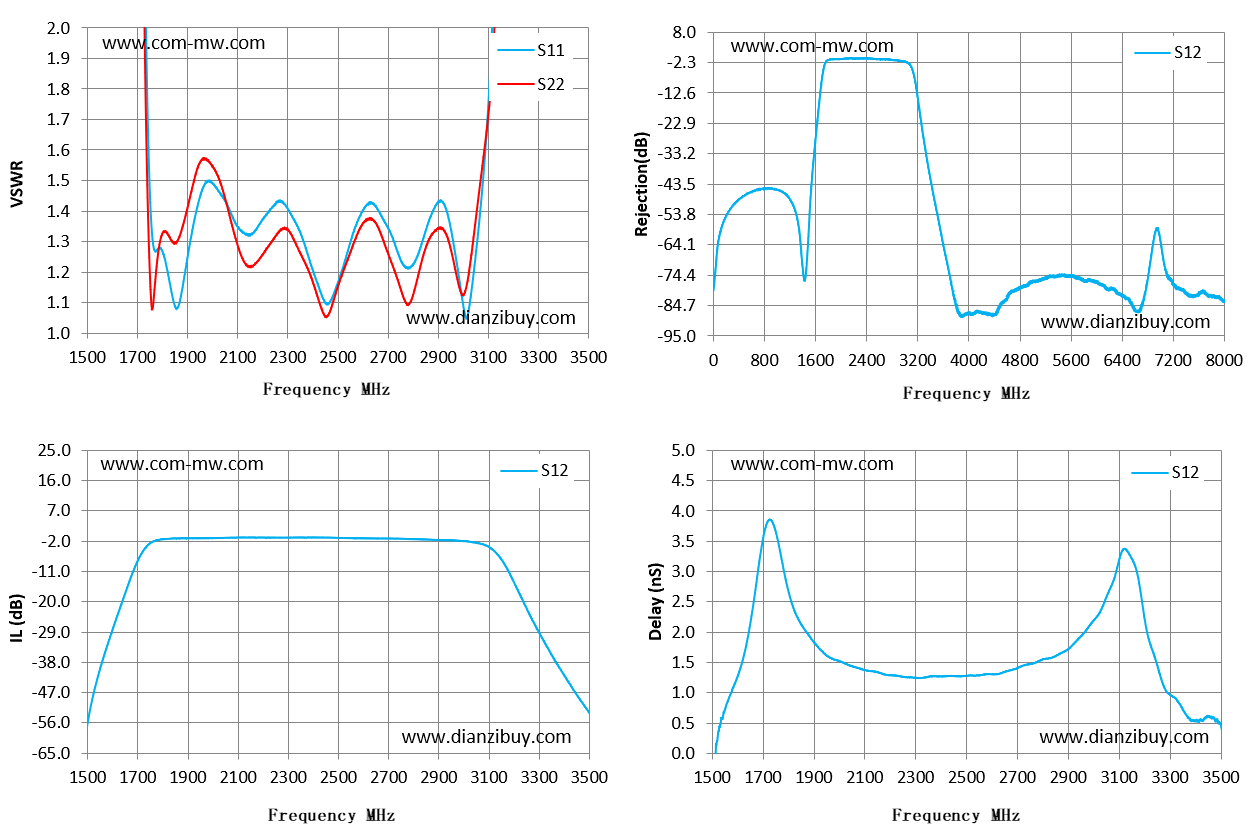

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1500 | 41.64 | 36.6 | -55.86 | -55.86 | -1.68 |
| 1643 | 20.68 | 16.98 | -18.91 | -18.91 | 1.98 |
| 1786 | 1.28 | 1.28 | -1.58 | -1.58 | 2.93 |
| 1929 | 1.38 | 1.51 | -1.16 | -1.16 | 1.7 |
| 2071 | 1.4 | 1.37 | -0.99 | -0.99 | 1.41 |
| 2214 | 1.39 | 1.27 | -0.97 | -0.97 | 1.29 |
| 2357 | 1.31 | 1.25 | -0.95 | -0.95 | 1.27 |
| 2500 | 1.17 | 1.15 | -1.03 | -1.03 | 1.28 |
| 2643 | 1.42 | 1.37 | -1.24 | -1.24 | 1.33 |
| 2786 | 1.21 | 1.1 | -1.38 | -1.38 | 1.53 |
| 2929 | 1.41 | 1.33 | -1.72 | -1.72 | 1.84 |
| 3071 | 1.43 | 1.52 | -2.87 | -2.87 | 2.78 |
| 3214 | 7.34 | 6.27 | -16.46 | -16.46 | 1.92 |
| 3357 | 14.85 | 12.15 | -36.71 | -36.71 | 0.68 |
| 3500 | 23.77 | 16.55 | -53 | -53 | 0.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
