通带频率2.3~2.5GHz, DC-2.1GHz≥40dBc, 2.7-5GHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.3 | ~ | 2.5 | GHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-2.1 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 2.7-5 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.8 |

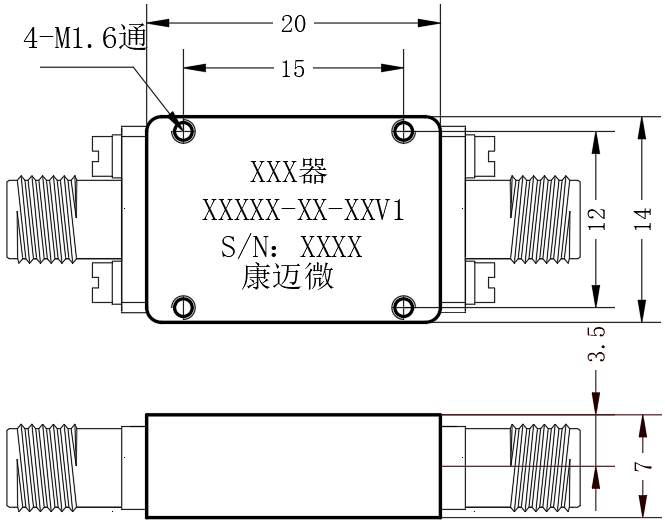

| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

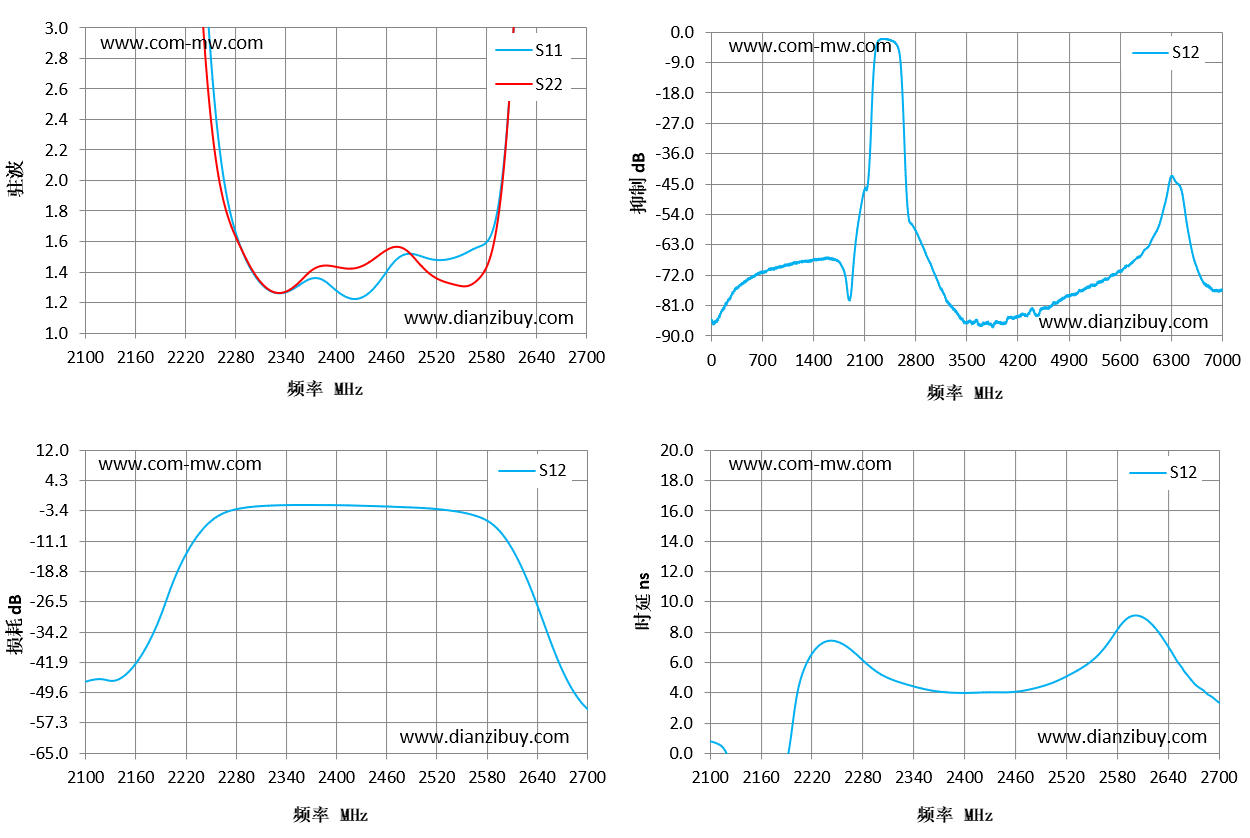

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2100 | 62.57 | 83.44 | -46.98 | 0.8 |
| 2143 | 33.51 | 41.09 | -45.97 | -3.99 |
| 2186 | 15.02 | 15.35 | -32.27 | -1.37 |
| 2229 | 5.24 | 4.42 | -11.73 | 7.1 |
| 2271 | 1.89 | 1.78 | -3.68 | 6.65 |
| 2314 | 1.31 | 1.31 | -2.23 | 4.88 |
| 2357 | 1.32 | 1.33 | -2 | 4.2 |
| 2400 | 1.29 | 1.43 | -2.04 | 3.99 |
| 2443 | 1.27 | 1.47 | -2.26 | 4.03 |
| 2486 | 1.52 | 1.54 | -2.59 | 4.33 |
| 2529 | 1.48 | 1.34 | -3.22 | 5.34 |
| 2571 | 1.57 | 1.35 | -5.04 | 7.41 |
| 2614 | 3.01 | 3.02 | -14.08 | 8.89 |
| 2657 | 11.56 | 11 | -36.83 | 5.62 |
| 2700 | 24.27 | 23.06 | -53.4 | 3.4 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
