通带频率 2150~2800MHz, DC-1.8GHz≥50dB, 3.5-6GHz≥50dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2150 | ~ | 2800 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.5(任意10MHz≤0.2） | dB | ||
| 带外抑制 | DC-1.8 | GHz≥ | 50 | dB | ||
| 带外抑制 | 3.5-6 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |

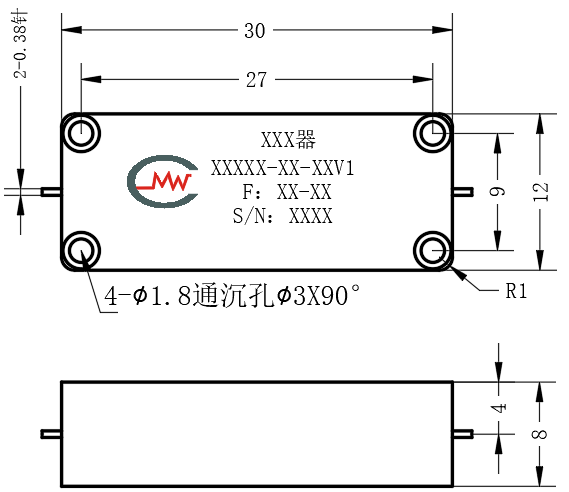

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 产品外壳材料 | 铜H62 |
| 时延波动 | ≤1ns |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

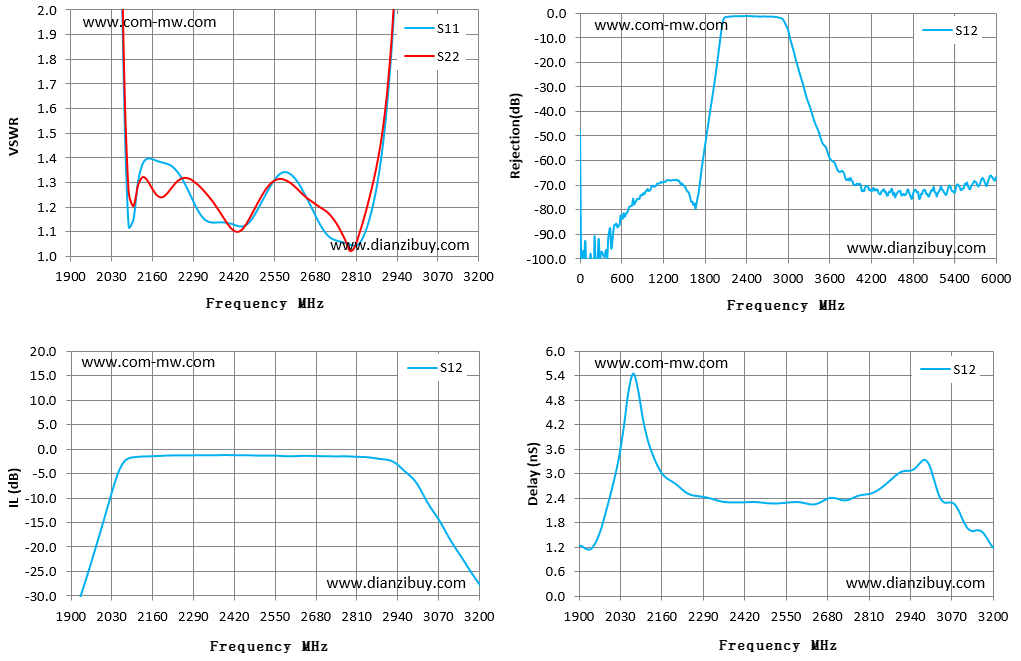

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1900 | 31.43 | 29.77 | -37.48 | -37.48 | 1.21 |
| 1993 | 19.75 | 19.40 | -19.83 | -19.83 | 1.96 |
| 2086 | 1.12 | 1.26 | -1.84 | -1.84 | 5.05 |
| 2179 | 1.39 | 1.25 | -1.40 | -1.40 | 2.89 |
| 2271 | 1.29 | 1.32 | -1.27 | -1.27 | 2.46 |
| 2364 | 1.14 | 1.22 | -1.22 | -1.22 | 2.31 |
| 2457 | 1.12 | 1.11 | -1.24 | -1.24 | 2.31 |
| 2550 | 1.28 | 1.29 | -1.30 | -1.30 | 2.28 |
| 2643 | 1.27 | 1.25 | -1.34 | -1.34 | 2.25 |
| 2736 | 1.07 | 1.16 | -1.45 | -1.45 | 2.35 |
| 2829 | 1.05 | 1.09 | -1.58 | -1.58 | 2.53 |
| 2921 | 1.64 | 1.69 | -2.19 | -2.19 | 3.05 |
| 3014 | 4.83 | 5.93 | -6.90 | -6.90 | 3.21 |
| 3107 | 11.05 | 19.63 | -18.25 | -18.25 | 1.86 |
| 3200 | 13.05 | 30.48 | -27.09 | -27.09 | 1.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
