通带频率225~315MHz, DC-190MHz≥40dB, 350-1000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 225 | ~ | 315 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-190 | MHz≥ | 40 | dB | ||
| 带外抑制 | 350-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

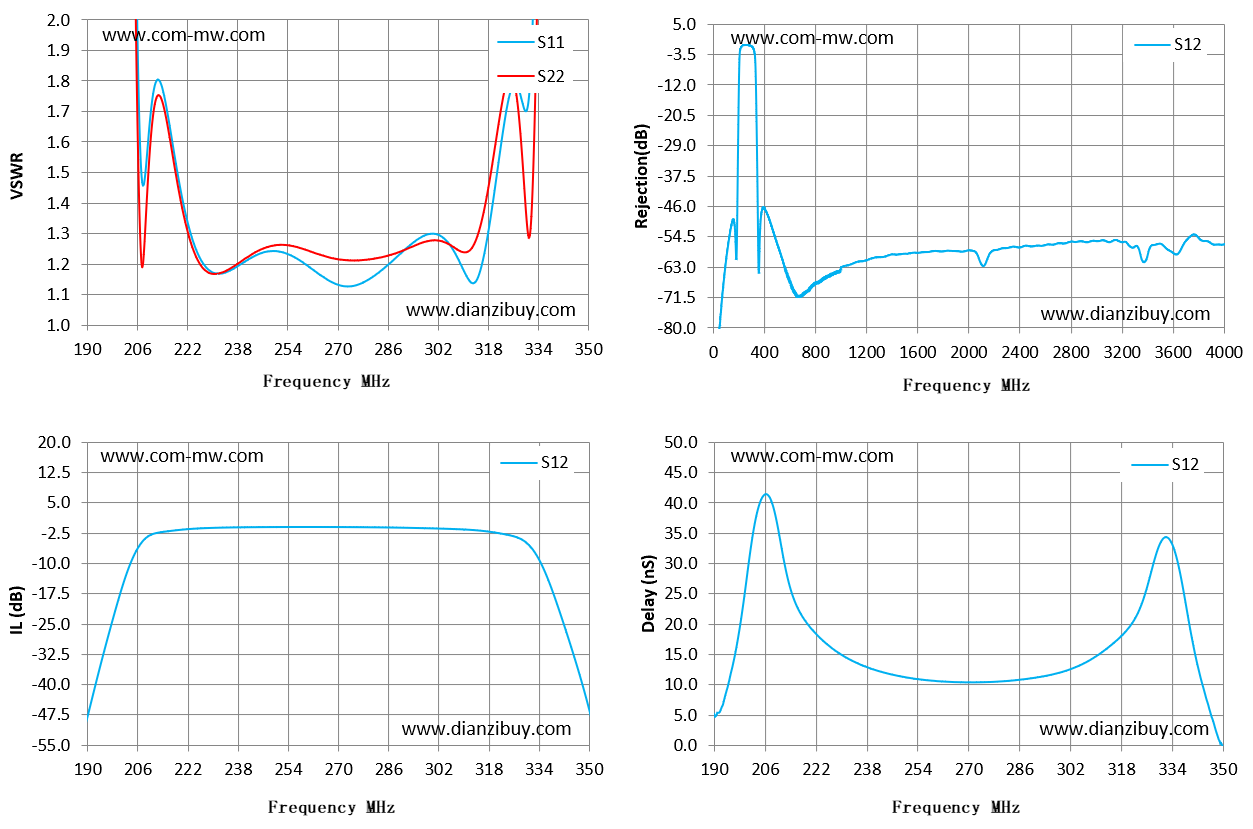

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 190 | 29.46 | 28.74 | -47.84 | 5.27 |
| 201 | 9.36 | 8.4 | -15.87 | 30.67 |
| 213 | 1.8 | 1.75 | -2.29 | 27.94 |
| 224 | 1.27 | 1.24 | -1.37 | 17.45 |
| 236 | 1.18 | 1.19 | -1.06 | 13.4 |
| 247 | 1.24 | 1.25 | -0.97 | 11.64 |
| 259 | 1.2 | 1.25 | -0.95 | 10.73 |
| 270 | 1.13 | 1.22 | -0.96 | 10.47 |
| 281 | 1.16 | 1.22 | -1.03 | 10.65 |
| 293 | 1.26 | 1.25 | -1.17 | 11.41 |
| 304 | 1.28 | 1.27 | -1.38 | 13.04 |
| 316 | 1.2 | 1.35 | -1.91 | 17.11 |
| 327 | 1.79 | 1.75 | -3.52 | 27.72 |
| 339 | 8.17 | 7.11 | -18.34 | 21.48 |
| 350 | 19.43 | 18.32 | -46.14 | -0.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
