通带频率2~3.5GHz, DC-1.6GHz≥40dBc, 4.1-8GHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2 | ~ | 3.5 | GHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-1.6 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 4.1-8 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.8 |

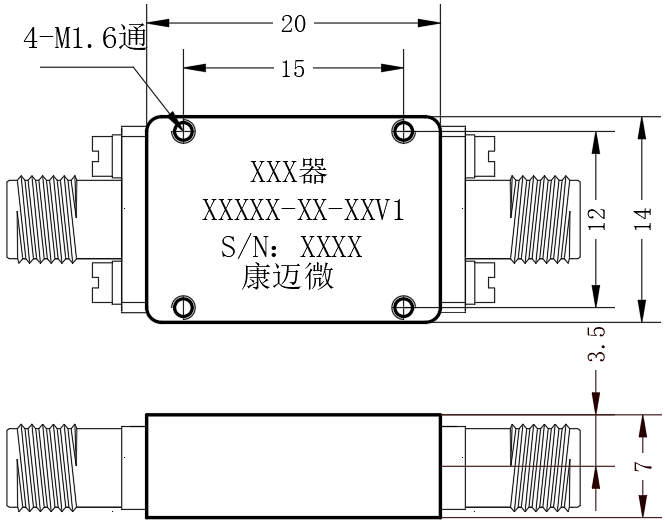

| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

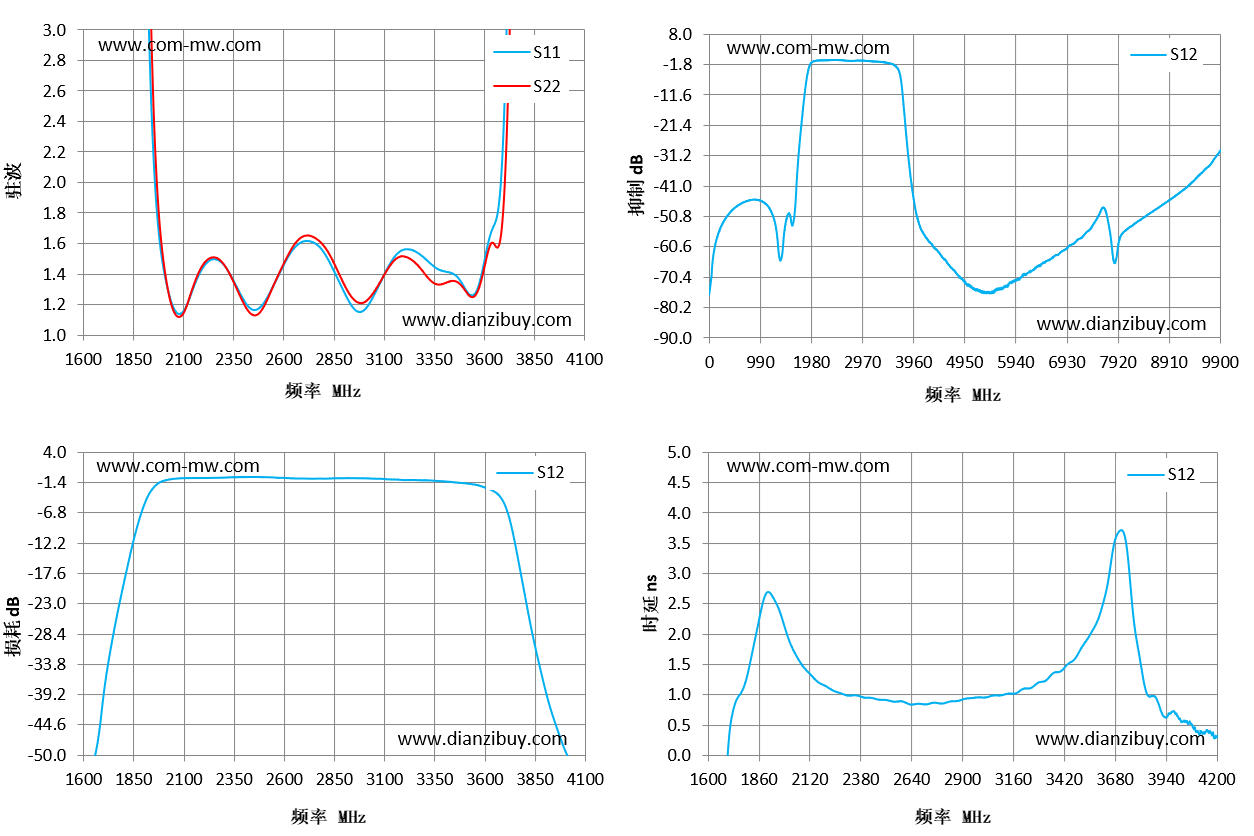

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1600 | 127.65 | 308.03 | -53.23 | -3.26 |
| 1779 | 26.73 | 54.23 | -22.89 | 1.09 |
| 1957 | 1.99 | 2.25 | -2.02 | 2.46 |
| 2136 | 1.27 | 1.28 | -0.64 | 1.29 |
| 2314 | 1.43 | 1.43 | -0.54 | 0.99 |
| 2493 | 1.2 | 1.17 | -0.47 | 0.92 |
| 2671 | 1.59 | 1.62 | -0.71 | 0.85 |
| 2850 | 1.42 | 1.47 | -0.68 | 0.89 |
| 3029 | 1.21 | 1.25 | -0.72 | 0.96 |
| 3207 | 1.56 | 1.51 | -0.99 | 1.09 |
| 3386 | 1.42 | 1.33 | -1.2 | 1.37 |
| 3564 | 1.3 | 1.28 | -1.9 | 2.05 |
| 3743 | 5.7 | 4.21 | -11.14 | 3.34 |
| 3921 | 25.03 | 21.25 | -40.98 | 0.68 |
| 4100 | 35.13 | 32.13 | -54.9 | 0.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
