通带频率2500~3000MHz, DC-1500MHz≥50dBc, 3.75-8GHz≥50dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2500 | ~ | 3000 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1500 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 3.75-8 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.8 | |||
| 回波损耗 | / | / | dB |

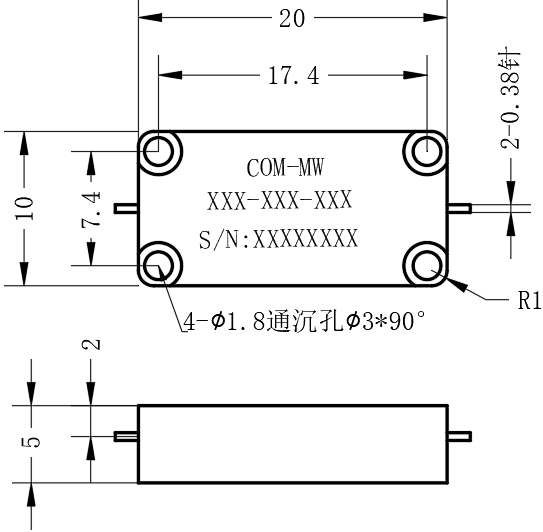

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

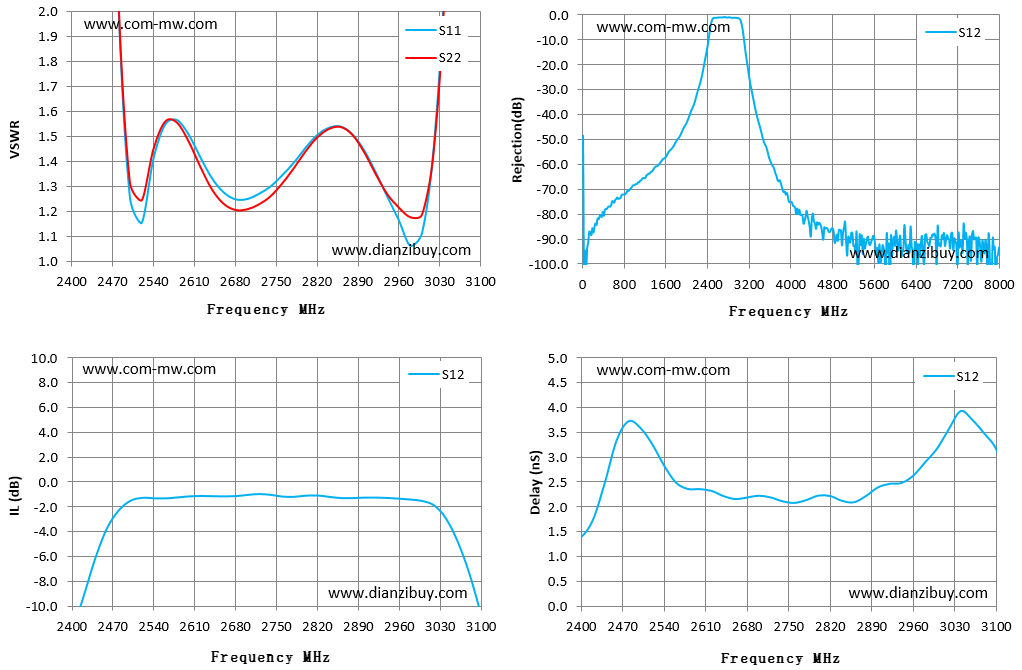

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 2400 | 19.1 | 29.06 | -14.5 | -14.5 | 1.31 |
| 2450 | 6.6 | 6.85 | -6.09 | -6.09 | 2.5 |
| 2500 | 2.06 | 2.07 | -2.26 | -2.26 | 3.73 |
| 2550 | 1.41 | 1.45 | -1.3 | -1.3 | 2.83 |
| 2600 | 1.57 | 1.56 | -1.23 | -1.23 | 2.36 |
| 2650 | 1.33 | 1.29 | -1.13 | -1.13 | 2.22 |
| 2700 | 1.25 | 1.21 | -1.12 | -1.12 | 2.19 |
| 2750 | 1.3 | 1.26 | -1.02 | -1.02 | 2.11 |
| 2800 | 1.39 | 1.37 | -1.18 | -1.18 | 2.14 |
| 2850 | 1.54 | 1.53 | -1.19 | -1.19 | 2.12 |
| 2900 | 1.51 | 1.51 | -1.28 | -1.28 | 2.22 |
| 2950 | 1.26 | 1.27 | -1.27 | -1.27 | 2.48 |
| 3000 | 1.06 | 1.18 | -1.41 | -1.41 | 2.9 |
| 3050 | 2.22 | 2.15 | -2.97 | -2.97 | 3.93 |
| 3100 | 6.34 | 6 | -7.44 | -7.44 | 3.48 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
