通带频率250~350MHz, DC-210MHz≥40dBc, 410-1500MHz≥40dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 250 | ~ | 350 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-210 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 410-1500 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 |

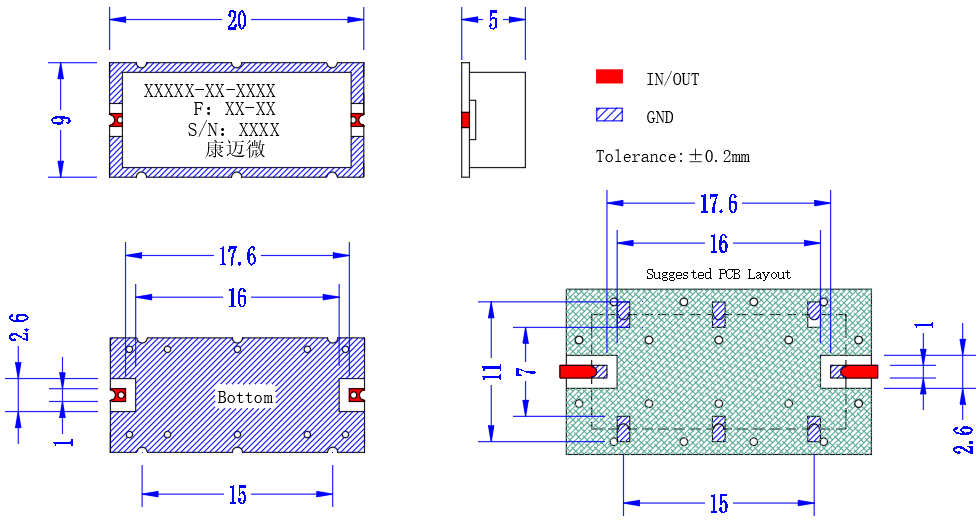

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

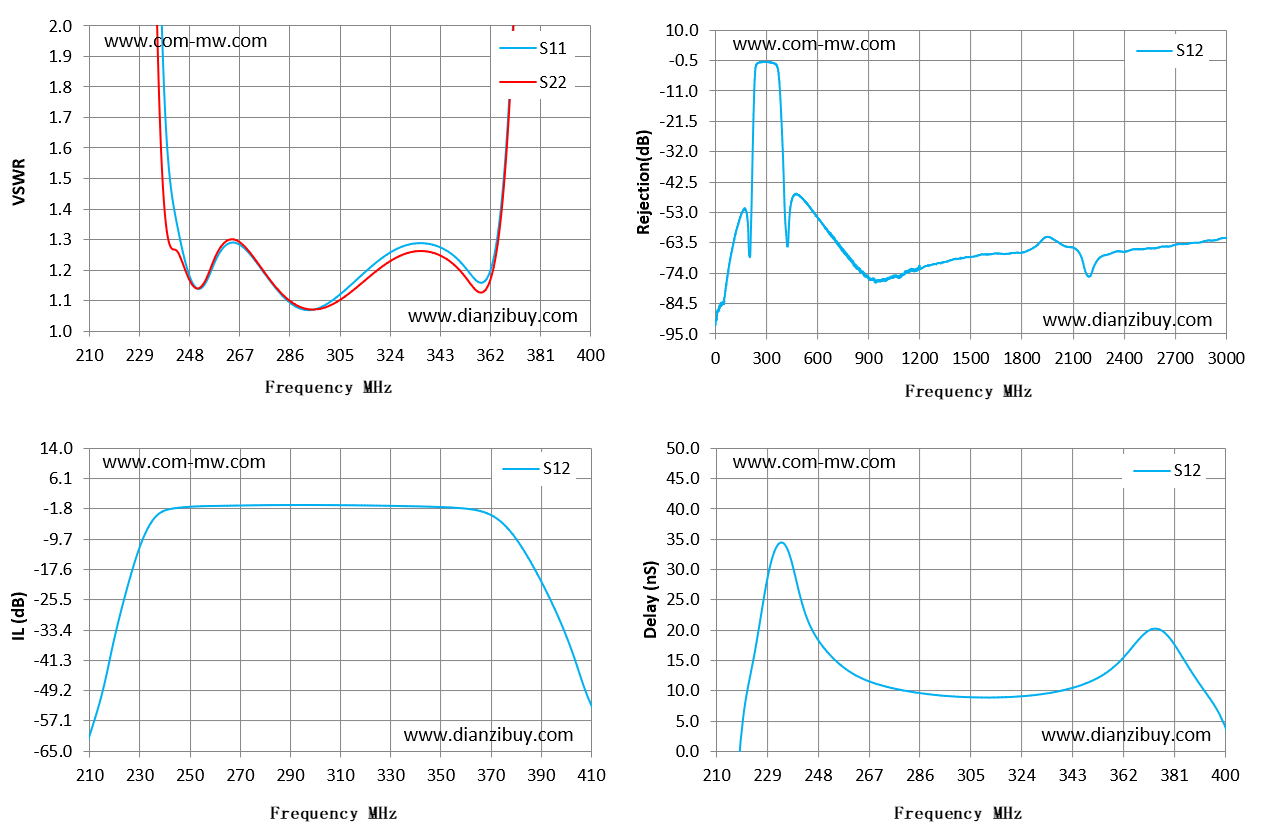

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 210 | 56.7 | 50.18 | -60.78 | -24.61 |
| 224 | 23 | 17.16 | -25.13 | 15.08 |
| 237 | 2.17 | 1.64 | -3.45 | 32.83 |
| 251 | 1.14 | 1.14 | -1.31 | 16.72 |
| 264 | 1.29 | 1.3 | -1.09 | 12.1 |
| 278 | 1.17 | 1.18 | -0.94 | 10.22 |
| 291 | 1.07 | 1.08 | -0.88 | 9.32 |
| 305 | 1.12 | 1.1 | -0.9 | 8.91 |
| 319 | 1.23 | 1.2 | -0.99 | 8.94 |
| 332 | 1.28 | 1.26 | -1.12 | 9.44 |
| 346 | 1.26 | 1.23 | -1.33 | 10.85 |
| 359 | 1.16 | 1.13 | -1.76 | 14.05 |
| 373 | 2.51 | 2.48 | -4.7 | 20.17 |
| 386 | 8.39 | 8.96 | -15.71 | 14.29 |
| 400 | 15.27 | 18.42 | -34.86 | 4.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
