通带频率 240~360MHz, DC-150MHz≥25dBc, 450-480MHz≥25dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 240 | ~ | 360 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 3dB带宽 | ≤200 | MHz | ||||
| 带内波动 | / | / | 0.3 | dB | ||
| 带内波动 | 任意±10 | MHz内 | 0.1 | dB | ||
| 带外抑制 | DC-150 | MHz≥ | 25 | dBc | ||
| 带外抑制 | 450-480 | MHz≥ | 25 | dBc | ||
| 带外抑制 | 480-1100 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 |

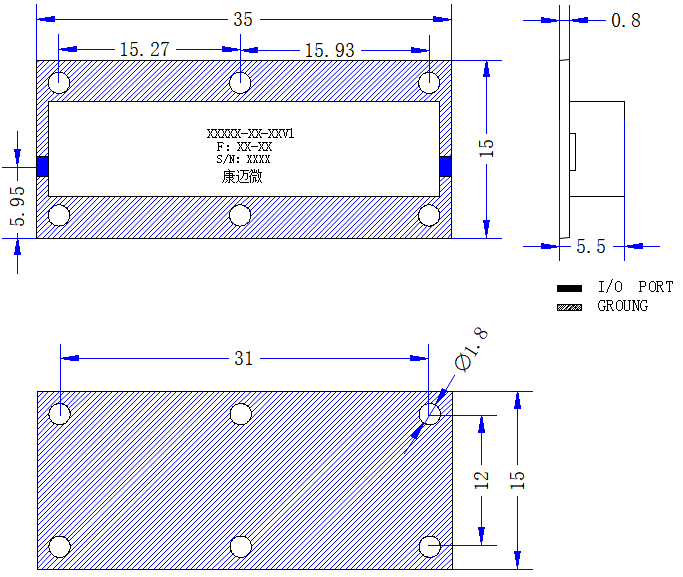

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤0.5ns |
| 时延波动 | ≤0.1ns(任意±450KHz） |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |

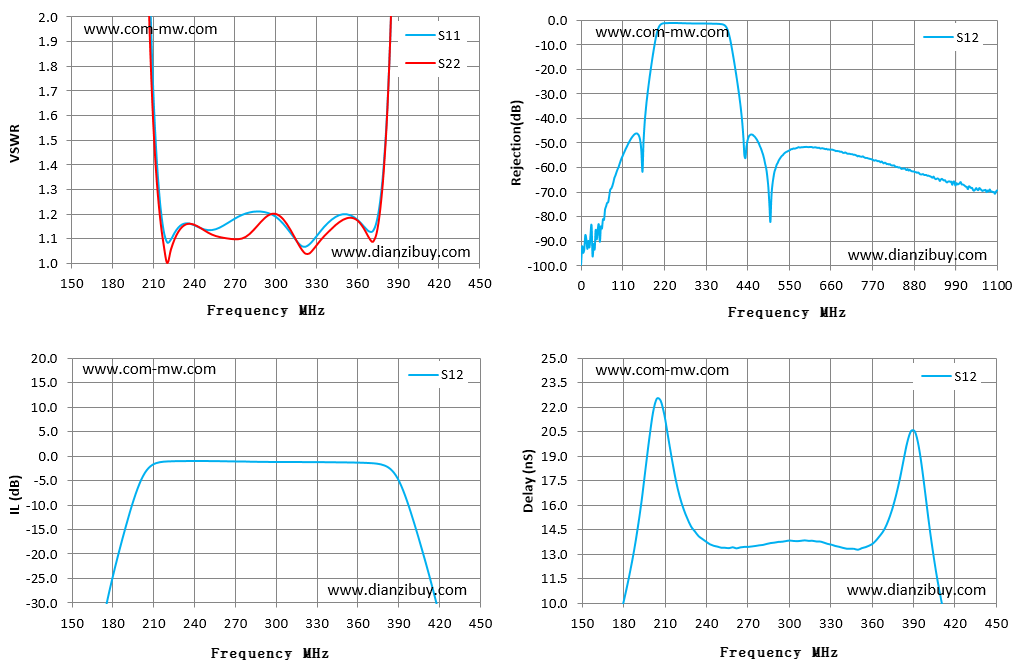

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 150 | 55.19 | 34.15 | -46.10 | -46.10 | 5.11 |
| 171 | 31.90 | 26.19 | -37.21 | -37.21 | 5.83 |
| 193 | 12.15 | 9.27 | -11.42 | -11.42 | 16.31 |
| 214 | 1.47 | 1.38 | -1.48 | -1.48 | 20.14 |
| 236 | 1.16 | 1.16 | -1.06 | -1.06 | 14.11 |
| 257 | 1.14 | 1.11 | -1.07 | -1.07 | 13.38 |
| 279 | 1.20 | 1.11 | -1.16 | -1.16 | 13.55 |
| 300 | 1.19 | 1.20 | -1.25 | -1.25 | 13.84 |
| 321 | 1.07 | 1.06 | -1.26 | -1.26 | 13.79 |
| 343 | 1.18 | 1.14 | -1.30 | -1.30 | 13.35 |
| 364 | 1.16 | 1.15 | -1.40 | -1.40 | 13.92 |
| 386 | 2.09 | 2.10 | -2.98 | -2.98 | 19.88 |
| 407 | 12.27 | 11.92 | -16.46 | -16.46 | 12.76 |
| 429 | 23.42 | 23.60 | -41.84 | -41.84 | 2.56 |
| 450 | 24.54 | 36.04 | -46.54 | -46.54 | 3.30 |
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
