通带频率 275~325MHz, DC-100MHz≥25dB, 500-1000MHz≥40dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 275 | ~ | 325 | MHz |
| 中心损耗 | / | / | 2.0 | dB | ||
| 1dB带宽 | ≥26 | MHz | ||||
| 3dB带宽 | ≤61 | MHz | ||||
| 带外抑制 | DC-100 | MHz≥ | 25 | dB | ||
| 带外抑制 | 500-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 287-313 | MHz | 1.5 | |||
| 通带驻波 | 275 | MHz | 1.6 | |||
| 通带驻波 | 325 | MHz | 1.6 |

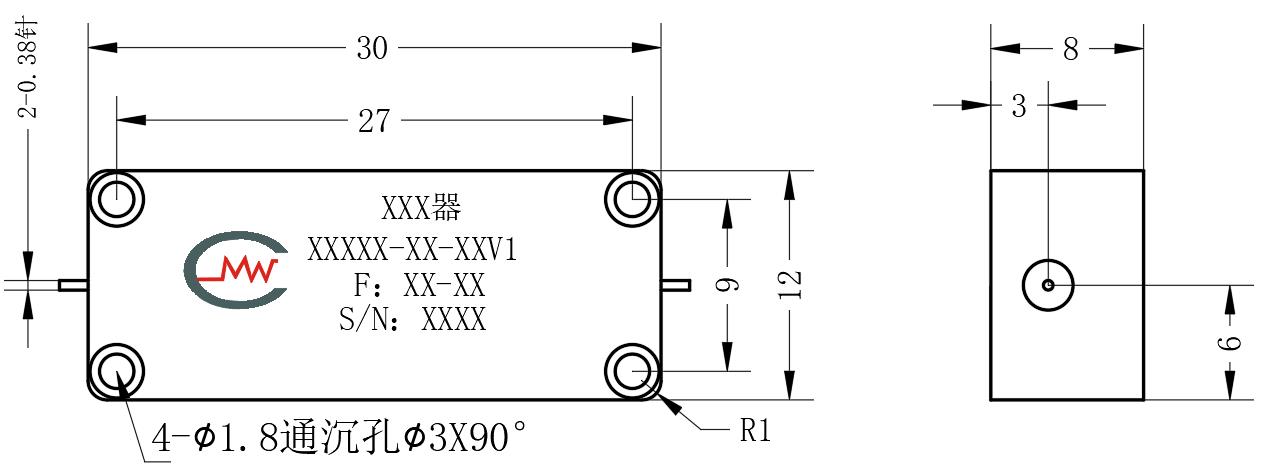

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 24小时绝对时延 | ≤0.3ns |
| 时延波动 | ≤10nsf0±25mhz |
| 时延波动 | ≤1.5nsf0±13mhz（0.2ns带内任意1MHz） |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

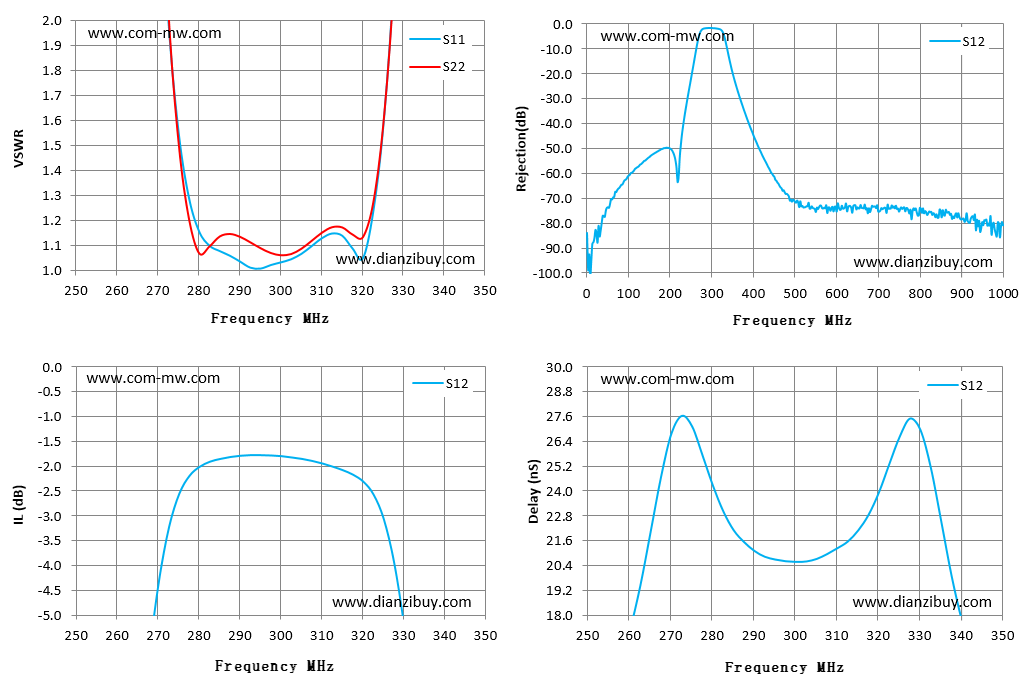

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 250 | 16.32 | 25.65 | -24.18 | -24.18 | 10.73 |
| 257 | 11.45 | 18.39 | -17.15 | -17.15 | 13.91 |
| 264 | 6.60 | 9.05 | -10.07 | -10.07 | 19.43 |
| 271 | 2.70 | 2.92 | -4.33 | -4.33 | 26.78 |
| 279 | 1.29 | 1.21 | -2.20 | -2.20 | 25.70 |
| 286 | 1.08 | 1.14 | -1.86 | -1.86 | 22.10 |
| 293 | 1.01 | 1.11 | -1.78 | -1.78 | 20.82 |
| 300 | 1.02 | 1.07 | -1.79 | -1.79 | 20.60 |
| 307 | 1.07 | 1.09 | -1.86 | -1.86 | 20.71 |
| 314 | 1.15 | 1.17 | -2.01 | -2.01 | 21.56 |
| 321 | 1.05 | 1.13 | -2.32 | -2.32 | 23.93 |
| 329 | 2.15 | 2.12 | -3.95 | -3.95 | 27.50 |
| 336 | 5.81 | 5.43 | -8.84 | -8.84 | 22.52 |
| 343 | 11.37 | 9.80 | -14.73 | -14.73 | 15.86 |
| 350 | 15.00 | 12.21 | -18.32 | -18.32 | 13.30 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
