通带频率2.4~4GHz, DC-2GHz≥40dBc, 4.6-8GHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.4 | ~ | 4 | GHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-2 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 4.6-8 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.8 |

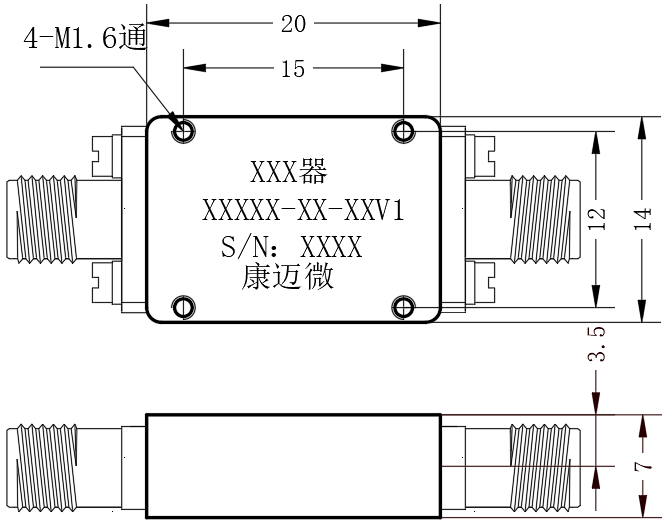

| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

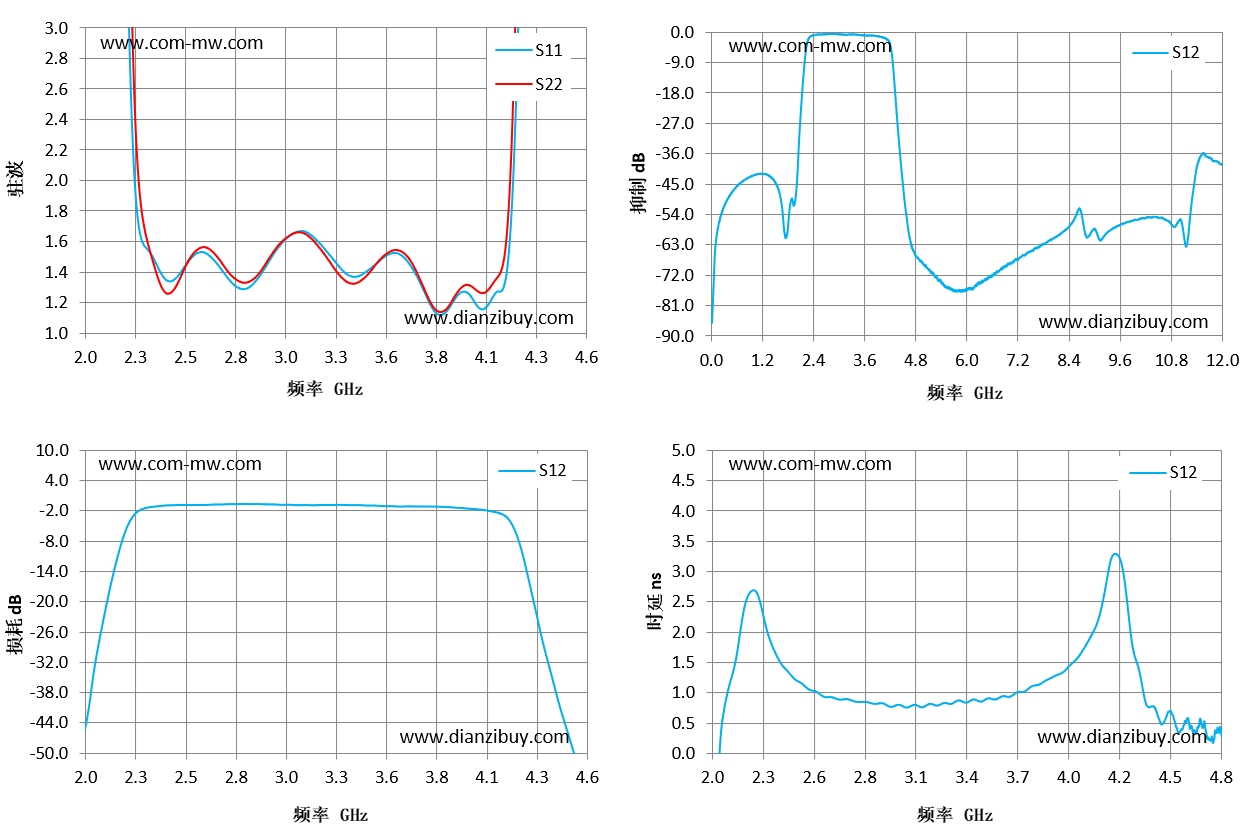

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2 | 42.6 | 78.11 | -44.73 | -2.84 |
| 2.19 | 5.96 | 8.92 | -8.04 | 2.53 |
| 2.37 | 1.45 | 1.39 | -1.08 | 1.53 |
| 2.56 | 1.51 | 1.52 | -0.81 | 1.02 |
| 2.74 | 1.36 | 1.4 | -0.64 | 0.89 |
| 2.93 | 1.42 | 1.44 | -0.67 | 0.82 |
| 3.11 | 1.67 | 1.66 | -0.84 | 0.8 |
| 3.3 | 1.46 | 1.41 | -0.8 | 0.82 |
| 3.49 | 1.44 | 1.42 | -0.91 | 0.86 |
| 3.67 | 1.47 | 1.5 | -1.08 | 0.99 |
| 3.86 | 1.13 | 1.14 | -1.19 | 1.23 |
| 4.04 | 1.17 | 1.27 | -1.69 | 1.7 |
| 4.23 | 2.33 | 2.98 | -6.12 | 3.27 |
| 4.41 | 12.65 | 16.88 | -33.53 | 0.76 |
| 4.6 | 18.65 | 24.07 | -56.72 | 0.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
