通带频率200~500MHz, DC-160MHz≥45dB, 600-1500MHz≥45dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 200 | ~ | 500 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-160 | MHz≥ | 45 | dB | ||
| 带外抑制 | 600-1500 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

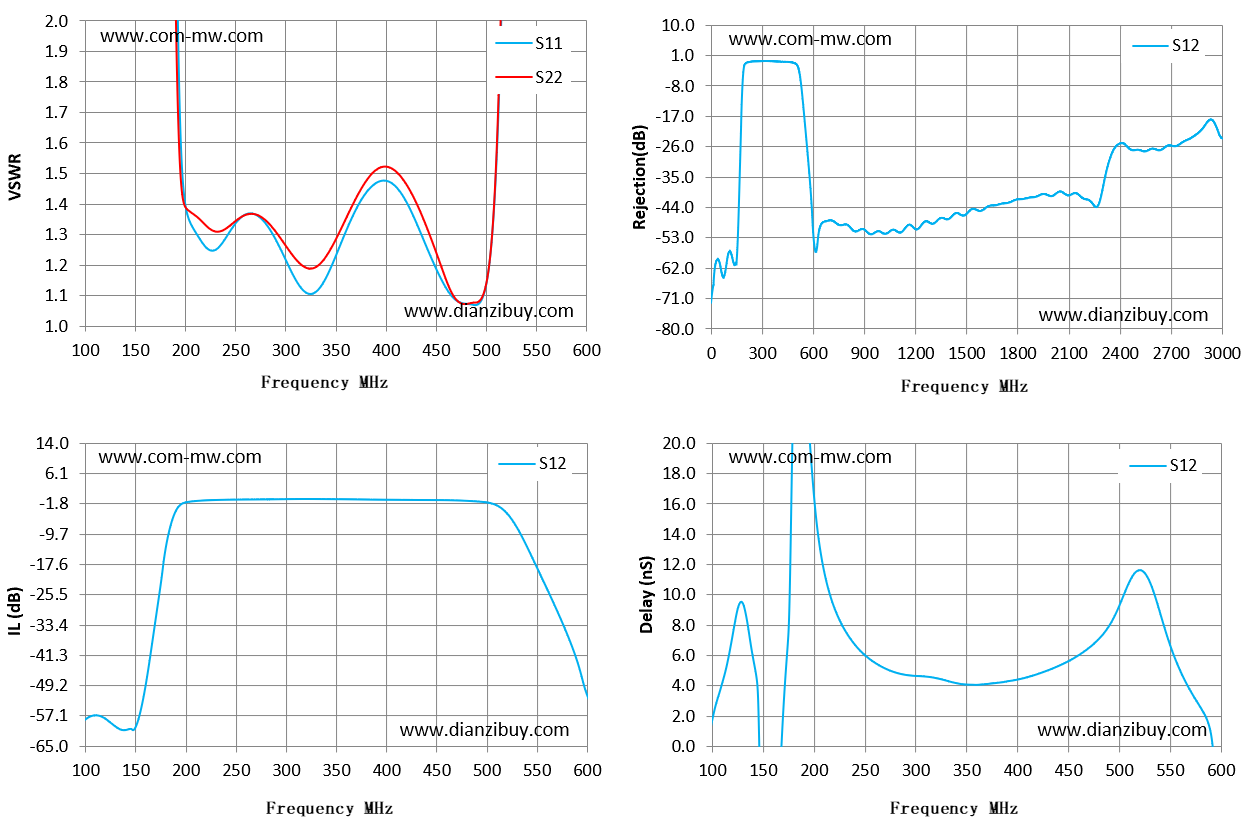

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 100 | 741.46 | 137.56 | -58.1 | 1.74 |
| 136 | 68.07 | 54.58 | -60.62 | 7.54 |
| 171 | 16.88 | 12.49 | -31.07 | 3.66 |
| 207 | 1.33 | 1.37 | -1.2 | 12.6 |
| 243 | 1.3 | 1.33 | -0.77 | 6.49 |
| 279 | 1.34 | 1.35 | -0.69 | 4.9 |
| 314 | 1.13 | 1.21 | -0.58 | 4.58 |
| 350 | 1.23 | 1.28 | -0.63 | 4.08 |
| 386 | 1.46 | 1.5 | -0.75 | 4.25 |
| 421 | 1.4 | 1.46 | -0.82 | 4.8 |
| 457 | 1.14 | 1.18 | -0.87 | 5.89 |
| 493 | 1.07 | 1.08 | -1.26 | 8.29 |
| 529 | 5.13 | 6.12 | -7.32 | 11 |
| 564 | 22.94 | 33.06 | -25.91 | 4.42 |
| 600 | 38.1 | 71.94 | -51.25 | -10.63 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
