通带频率200~500MHz, DC-160MHz≥45dBc, 600-2000MHz≥40dBc, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 200 | ~ | 500 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-160 | MHz≥ | 45 | dBc | ||
| 带外抑制 | 600-2000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

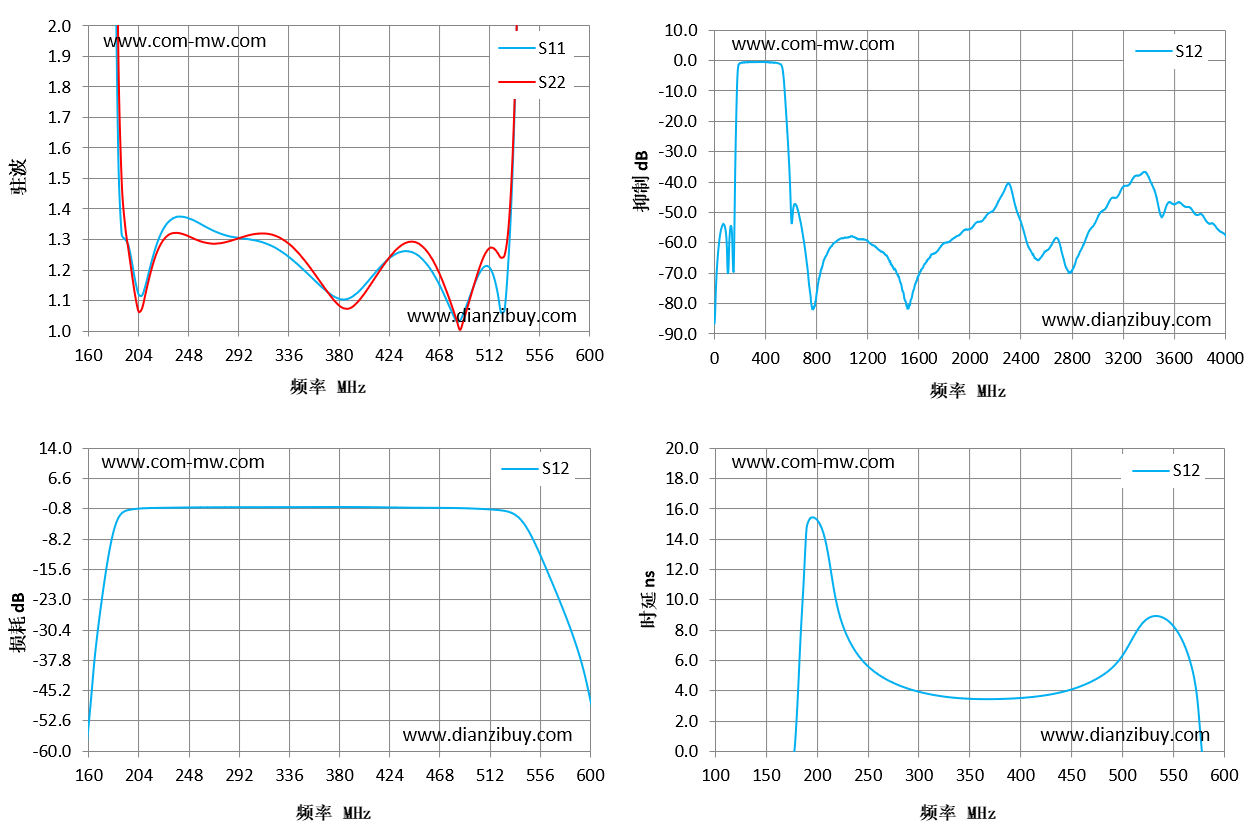

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 160 | 43.05 | 45.55 | -56.29 | -3.67 |
| 191 | 1.31 | 1.49 | -1.93 | 14.77 |
| 223 | 1.3 | 1.28 | -0.64 | 8.88 |
| 254 | 1.36 | 1.3 | -0.53 | 5.49 |
| 286 | 1.31 | 1.3 | -0.49 | 4.26 |
| 317 | 1.29 | 1.32 | -0.48 | 3.74 |
| 349 | 1.2 | 1.24 | -0.46 | 3.51 |
| 380 | 1.11 | 1.09 | -0.43 | 3.49 |
| 411 | 1.17 | 1.16 | -0.48 | 3.6 |
| 443 | 1.26 | 1.29 | -0.6 | 3.96 |
| 474 | 1.13 | 1.16 | -0.65 | 4.71 |
| 506 | 1.19 | 1.22 | -0.9 | 6.85 |
| 537 | 1.74 | 1.77 | -2.32 | 8.96 |
| 569 | 25.22 | 22.8 | -19.25 | 5.72 |
| 600 | 53.09 | 43.22 | -43.71 | -4.59 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
