通带频率 2800~4200MHz, DC-2100MHz≥30dB, 5300-6000MHz≥70dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2800 | ~ | 4200 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 2.0 | dB | ||
| 带外抑制 | DC-2100 | MHz≥ | 30 | dB | ||
| 带外抑制 | 5300-6000 | MHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |

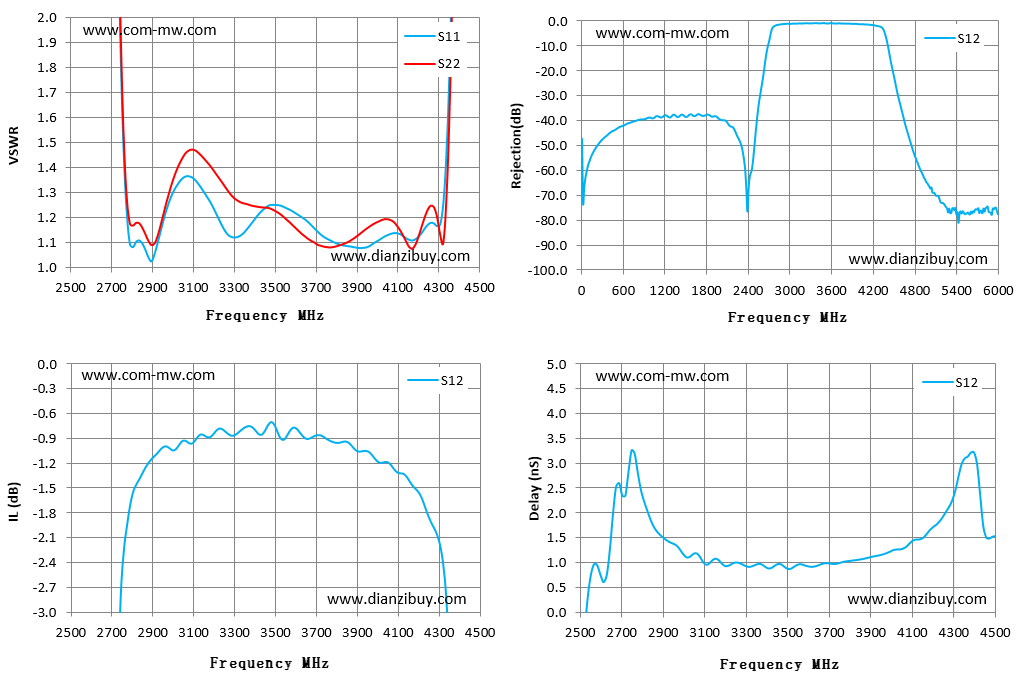

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 2500 | 23.22 | 88.15 | -49.29 | -49.29 | -2.53 |
| 2643 | 12.49 | 18.02 | -16.63 | -16.63 | 1.25 |
| 2786 | 1.21 | 1.27 | -1.95 | -1.95 | 2.79 |
| 2929 | 1.10 | 1.13 | -1.07 | -1.07 | 1.41 |
| 3071 | 1.36 | 1.45 | -0.92 | -0.92 | 1.18 |
| 3214 | 1.22 | 1.37 | -0.81 | -0.81 | 0.93 |
| 3357 | 1.14 | 1.25 | -0.77 | -0.77 | 0.95 |
| 3500 | 1.25 | 1.23 | -0.73 | -0.73 | 0.87 |
| 3643 | 1.20 | 1.13 | -0.86 | -0.86 | 0.92 |
| 3786 | 1.10 | 1.08 | -0.94 | -0.94 | 1.02 |
| 3929 | 1.08 | 1.13 | -1.06 | -1.06 | 1.12 |
| 4071 | 1.14 | 1.19 | -1.22 | -1.22 | 1.30 |
| 4214 | 1.12 | 1.12 | -1.55 | -1.55 | 1.72 |
| 4357 | 1.77 | 1.59 | -3.52 | -3.52 | 3.09 |
| 4500 | 9.46 | 13.51 | -20.39 | -20.39 | 1.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
