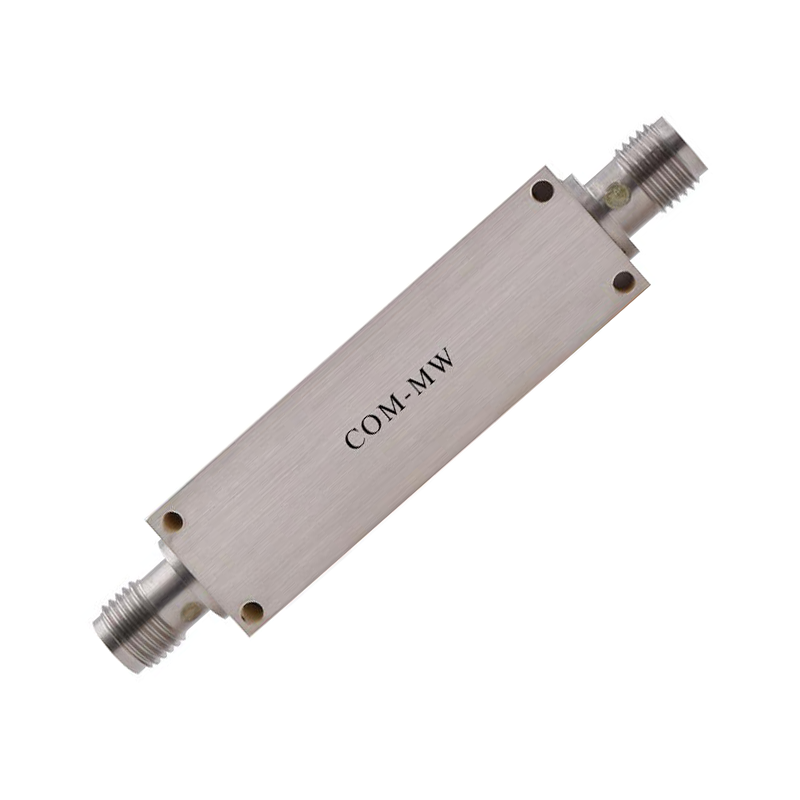

通带频率275~475MHz, DC-225MHz≥40dB, 560-1500MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 275 | ~ | 475 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-225 | MHz≥ | 40 | dB | ||
| 带外抑制 | 560-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

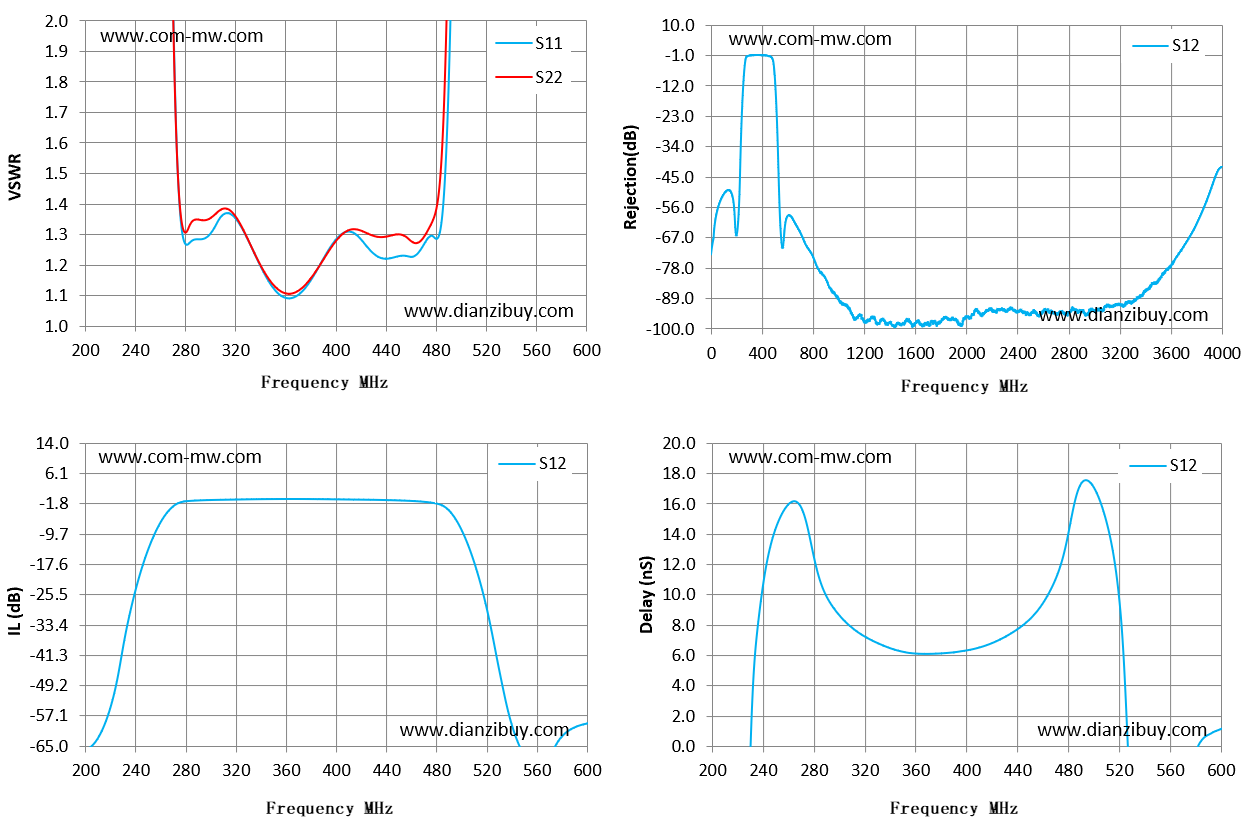

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 200 | 433.5 | 852.63 | -65.95 | -20.39 |
| 229 | 93.39 | 90.95 | -41.16 | -3.55 |
| 257 | 9.74 | 9.87 | -8.5 | 15.63 |
| 286 | 1.28 | 1.34 | -1.1 | 10.75 |
| 314 | 1.37 | 1.38 | -0.83 | 7.59 |
| 343 | 1.17 | 1.18 | -0.68 | 6.39 |
| 371 | 1.1 | 1.12 | -0.65 | 6.1 |
| 400 | 1.28 | 1.28 | -0.74 | 6.32 |
| 429 | 1.24 | 1.3 | -0.86 | 7.16 |
| 457 | 1.23 | 1.29 | -1.11 | 9.07 |
| 486 | 1.39 | 1.65 | -2.53 | 16.31 |
| 514 | 11.38 | 15.39 | -21.12 | 13.5 |
| 543 | 42.46 | 44.38 | -62.52 | -18.07 |
| 571 | 82.57 | 72.21 | -67 | -9.36 |
| 600 | 113.58 | 109.33 | -59.2 | 1.13 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
