通带频率345~405MHz, DC-315MHz≥40dB, 445-1500MHz≥35dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 345 | ~ | 405 | MHz |
| 通带损耗 | / | / | 2.8 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-315 | MHz≥ | 40 | dB | ||
| 带外抑制 | 445-1500 | MHz≥ | 35 | dBc | ||
| 带外抑制 | 435 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

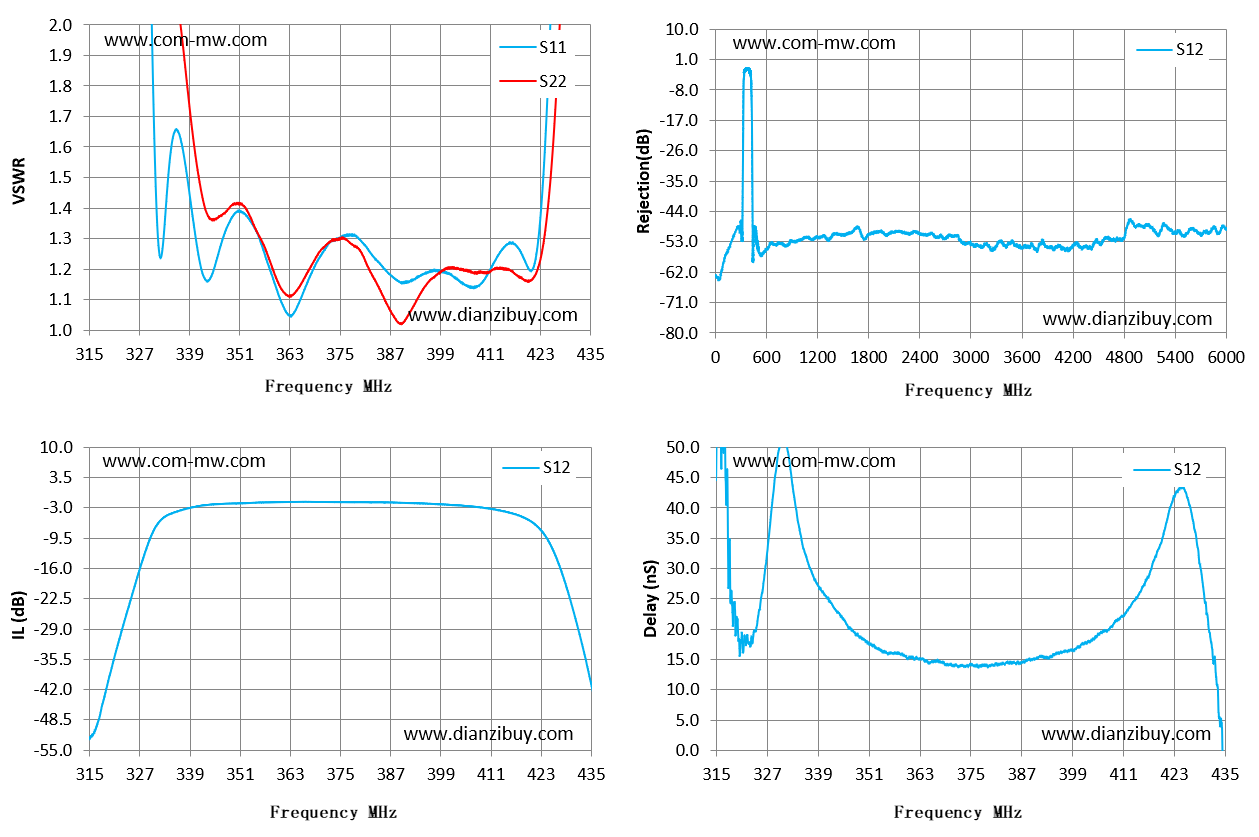

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 315 | 19.19 | 28 | -52.4 | 49.41 |
| 324 | 9.3 | 14.73 | -25.23 | 19.8 |
| 332 | 1.24 | 2.49 | -5.65 | 48.76 |
| 341 | 1.26 | 1.52 | -2.64 | 25.29 |
| 349 | 1.37 | 1.41 | -2.08 | 18.72 |
| 358 | 1.21 | 1.23 | -1.84 | 16.03 |
| 366 | 1.12 | 1.16 | -1.71 | 14.67 |
| 375 | 1.3 | 1.3 | -1.76 | 14.17 |
| 384 | 1.23 | 1.15 | -1.82 | 14.39 |
| 392 | 1.16 | 1.06 | -1.98 | 15.44 |
| 401 | 1.19 | 1.2 | -2.35 | 17.45 |
| 409 | 1.16 | 1.19 | -2.97 | 21.25 |
| 418 | 1.26 | 1.17 | -4.76 | 31.11 |
| 426 | 2.28 | 1.61 | -12.37 | 41.8 |
| 435 | 9.5 | 5.45 | -40.97 | -4.25 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
