通带频率3000~5000MHz, DC-2500MHz≥40dBc, 5500-8000MHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3000 | ~ | 5000 | MHz |
| 通带损耗 | / | / | 2.5 | 3.0 | dB | |
| 带内波动 | / | / | 1.3 | 1.5 | dB | |
| 带外抑制 | DC-2500 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 5500-8000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

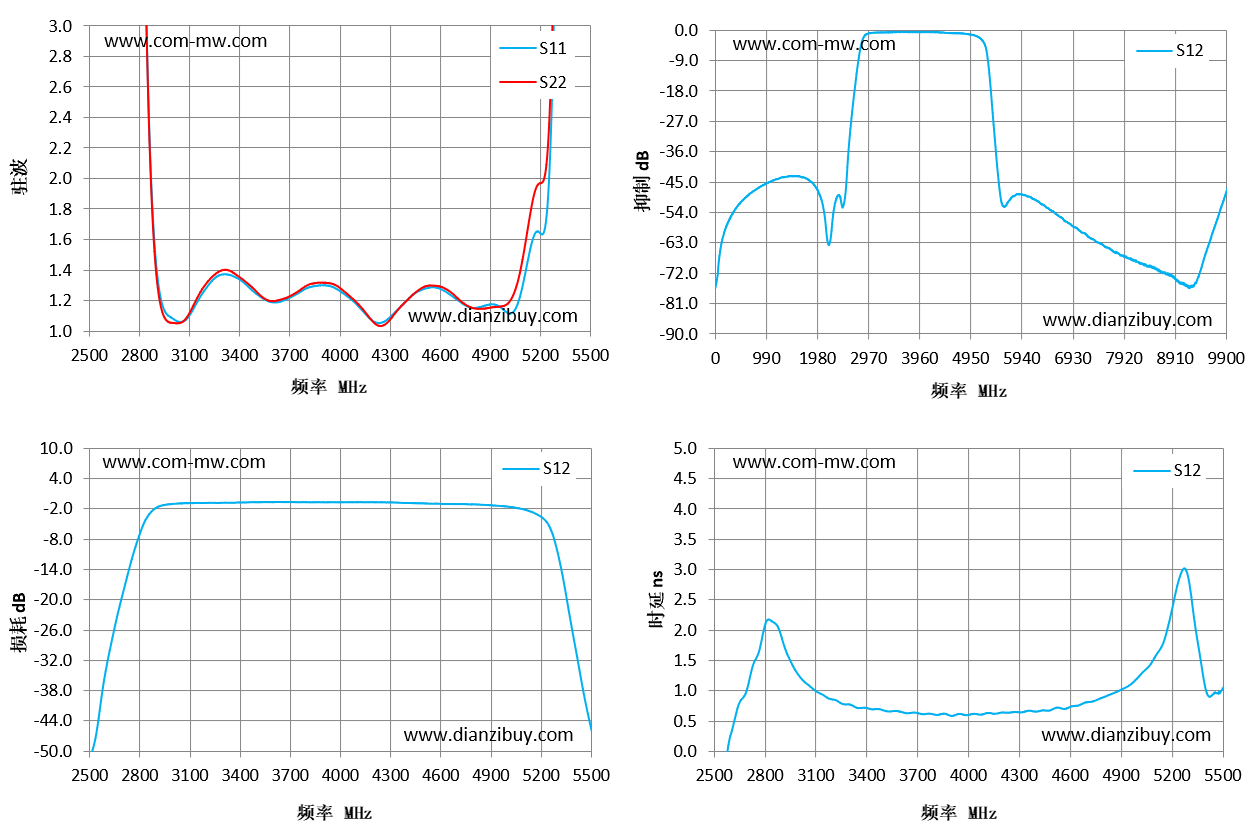

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2500 | 63.93 | 70.14 | -51.26 | -3.41 |
| 2714 | 18.79 | 20.34 | -16.84 | 1.23 |
| 2929 | 1.2 | 1.15 | -1.35 | 1.62 |
| 3143 | 1.18 | 1.21 | -0.81 | 0.94 |
| 3357 | 1.36 | 1.38 | -0.79 | 0.71 |
| 3571 | 1.2 | 1.2 | -0.65 | 0.67 |
| 3786 | 1.27 | 1.29 | -0.67 | 0.62 |
| 4000 | 1.26 | 1.28 | -0.7 | 0.6 |
| 4214 | 1.06 | 1.04 | -0.69 | 0.64 |
| 4429 | 1.23 | 1.23 | -0.84 | 0.67 |
| 4643 | 1.25 | 1.27 | -1.03 | 0.76 |
| 4857 | 1.16 | 1.15 | -1.2 | 0.96 |
| 5071 | 1.2 | 1.35 | -1.91 | 1.42 |
| 5286 | 3.49 | 3.89 | -9.03 | 2.97 |
| 5500 | 24.34 | 24.58 | -45.34 | 1.03 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
