通带频率 30~60MHz, DC-15MHz≥45dB, 75-500MHz≥45dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 30 | ~ | 60 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-15 | MHz≥ | 45 | dB | ||
| 带外抑制 | 75-500 | MHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |

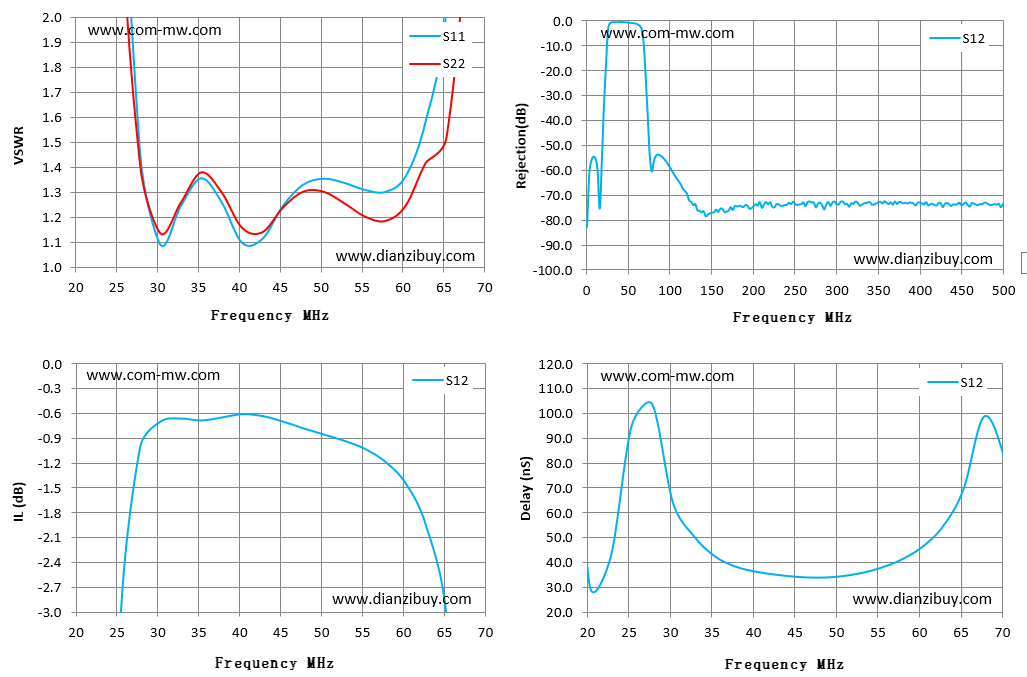

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 20 | 165.76 | 145.79 | -56.50 | -56.50 | 118.26 |
| 24 | 36.47 | 27.02 | -17.83 | -17.83 | 42.27 |
| 27 | 3.48 | 2.80 | -3.40 | -3.40 | 94.87 |
| 31 | 1.09 | 1.14 | -0.70 | -0.70 | 64.04 |
| 34 | 1.25 | 1.26 | -0.66 | -0.66 | 50.70 |
| 38 | 1.26 | 1.30 | -0.65 | -0.65 | 38.39 |
| 41 | 1.10 | 1.16 | -0.61 | -0.61 | 36.31 |
| 45 | 1.11 | 1.14 | -0.63 | -0.63 | 35.05 |
| 49 | 1.33 | 1.30 | -0.78 | -0.78 | 33.89 |
| 52 | 1.36 | 1.30 | -0.85 | -0.85 | 34.35 |
| 56 | 1.31 | 1.20 | -1.03 | -1.03 | 37.79 |
| 59 | 1.30 | 1.19 | -1.18 | -1.18 | 41.09 |
| 63 | 1.59 | 1.42 | -1.96 | -1.96 | 54.38 |
| 66 | 2.05 | 1.52 | -3.08 | -3.08 | 69.40 |
| 70 | 4.69 | 2.48 | -7.91 | -7.91 | 98.83 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
