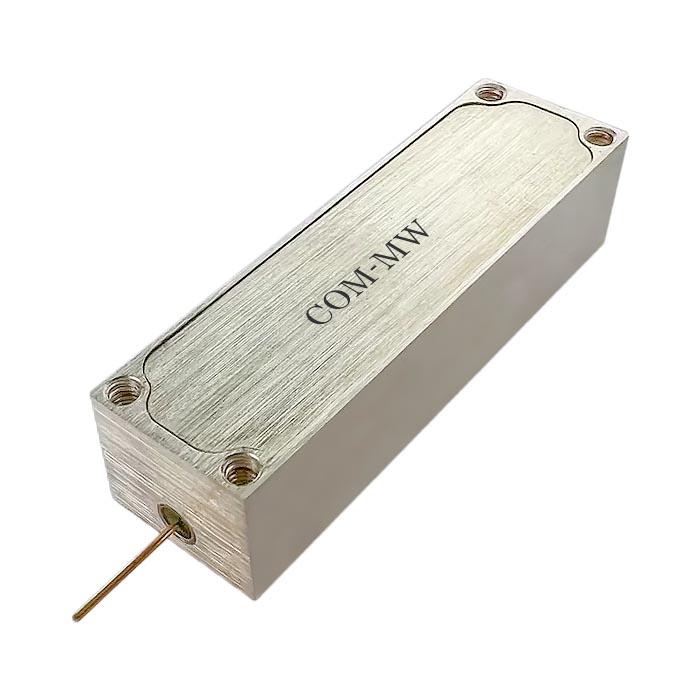

通带频率 400~700MHz, DC-150MHz≥60dB, 950-8200MHz≥60dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 400 | ~ | 700 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-150 | MHz≥ | 60 | dB | ||
| 带外抑制 | 950-8200 | MHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.6 |

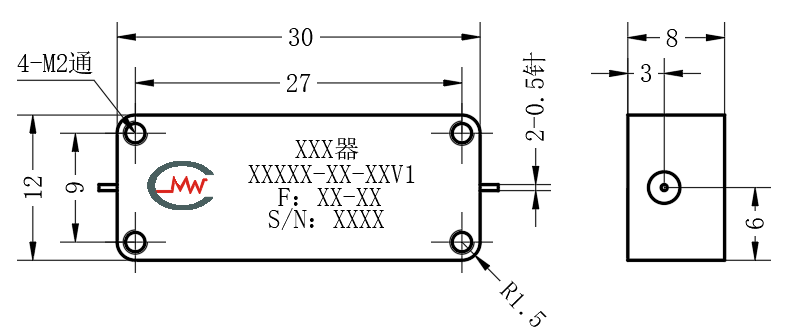

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

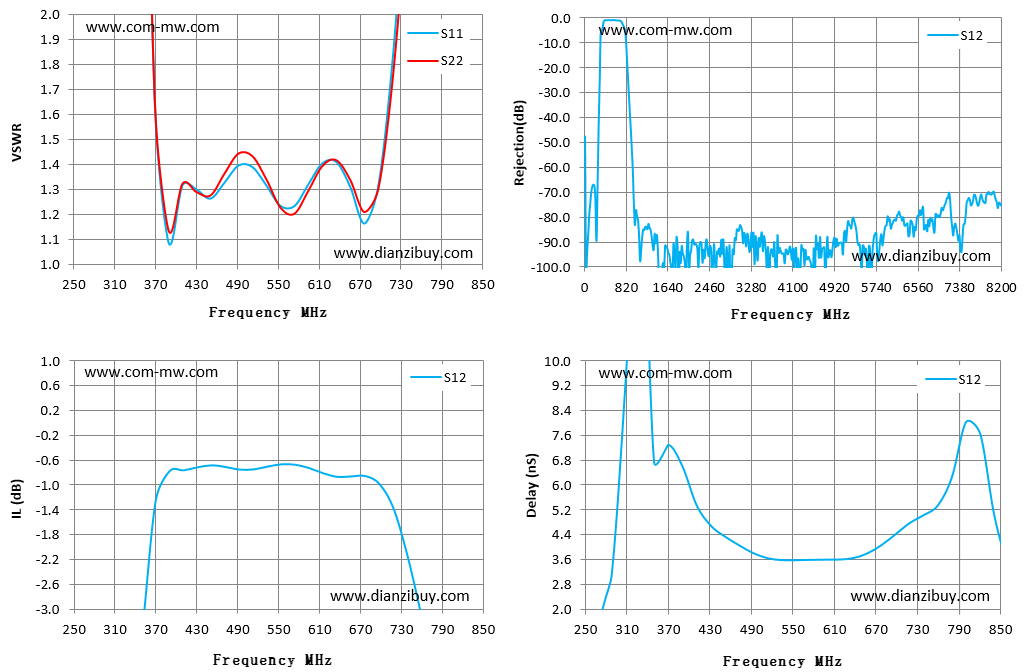

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 250 | 52.24 | 69.76 | -69.25 | -69.25 | -20.21 |
| 293 | 30.62 | 32.65 | -27.52 | -27.52 | 3.07 |
| 336 | 6.68 | 6.69 | -5.42 | -5.42 | 17.01 |
| 379 | 1.66 | 1.67 | -1.26 | -1.26 | 7.30 |
| 421 | 1.32 | 1.32 | -0.77 | -0.77 | 5.35 |
| 4640 | 1.26 | 1.28 | -0.69 | -0.69 | 4.34 |
| 507 | 1.40 | 1.44 | -0.76 | -0.76 | 3.81 |
| 550 | 1.32 | 1.34 | -0.71 | -0.71 | 3.59 |
| 593 | 1.23 | 1.20 | -0.68 | -0.68 | 3.60 |
| 636 | 1.41 | 1.42 | -0.88 | -0.88 | 3.65 |
| 679 | 1.16 | 1.21 | -0.86 | -0.86 | 4.06 |
| 721 | 1.80 | 1.72 | -1.38 | -1.38 | 4.78 |
| 764 | 3.16 | 3.15 | -3.11 | -3.11 | 5.35 |
| 807 | 3.86 | 6.44 | -6.85 | -6.85 | 8.04 |
| 850 | 14.80 | 20.34 | -21.44 | -21.44 | 5.00 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
