通带频率400~700MHz, DC-320MHz≥40dB, 800-1500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 400 | ~ | 700 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-320 | MHz≥ | 40 | dB | ||
| 带外抑制 | 800-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

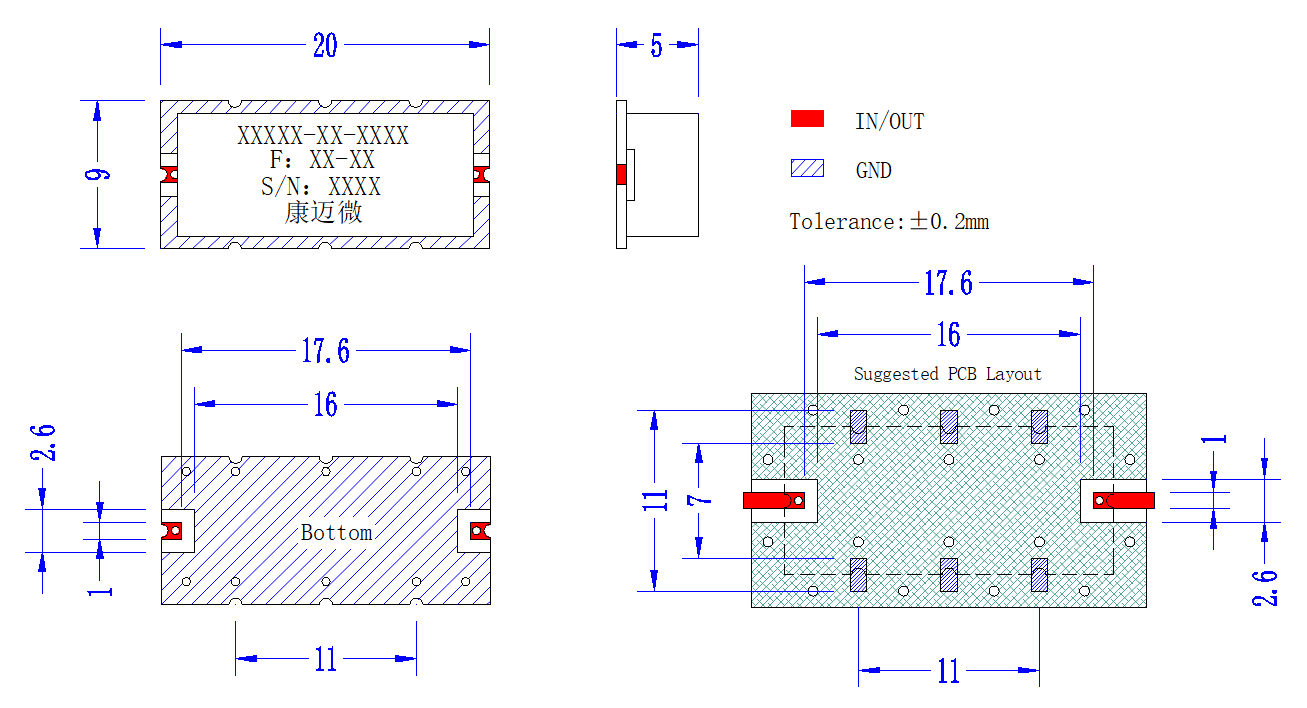

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 320 | 48.6 | 59.3 | -47.17 | 6.8 |
| 354 | 15.66 | 16.92 | -22.66 | 10.04 |
| 389 | 2.38 | 2.32 | -3.79 | 10.09 |
| 423 | 1.12 | 1.15 | -0.89 | 6.21 |
| 457 | 1.16 | 1.18 | -0.73 | 4.54 |
| 491 | 1.15 | 1.16 | -0.66 | 3.92 |
| 526 | 1.09 | 1.09 | -0.62 | 3.72 |
| 560 | 1.07 | 1.07 | -0.63 | 3.71 |
| 594 | 1.07 | 1.07 | -0.69 | 3.91 |
| 629 | 1.06 | 1.06 | -0.79 | 4.44 |
| 663 | 1.13 | 1.13 | -1.02 | 5.4 |
| 697 | 1.21 | 1.17 | -1.55 | 7.83 |
| 731 | 2.82 | 2.3 | -7.28 | 12.18 |
| 766 | 10.16 | 9.06 | -28.84 | 10.5 |
| 800 | 18.95 | 18.49 | -47.22 | 5.33 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
