通带频率400~700MHz, DC-320MHz≥42dBc, 800-2000MHz≥42dBc, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 400 | ~ | 700 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-320 | MHz≥ | 42 | dBc | ||
| 带外抑制 | 800-2000 | MHz≥ | 42 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

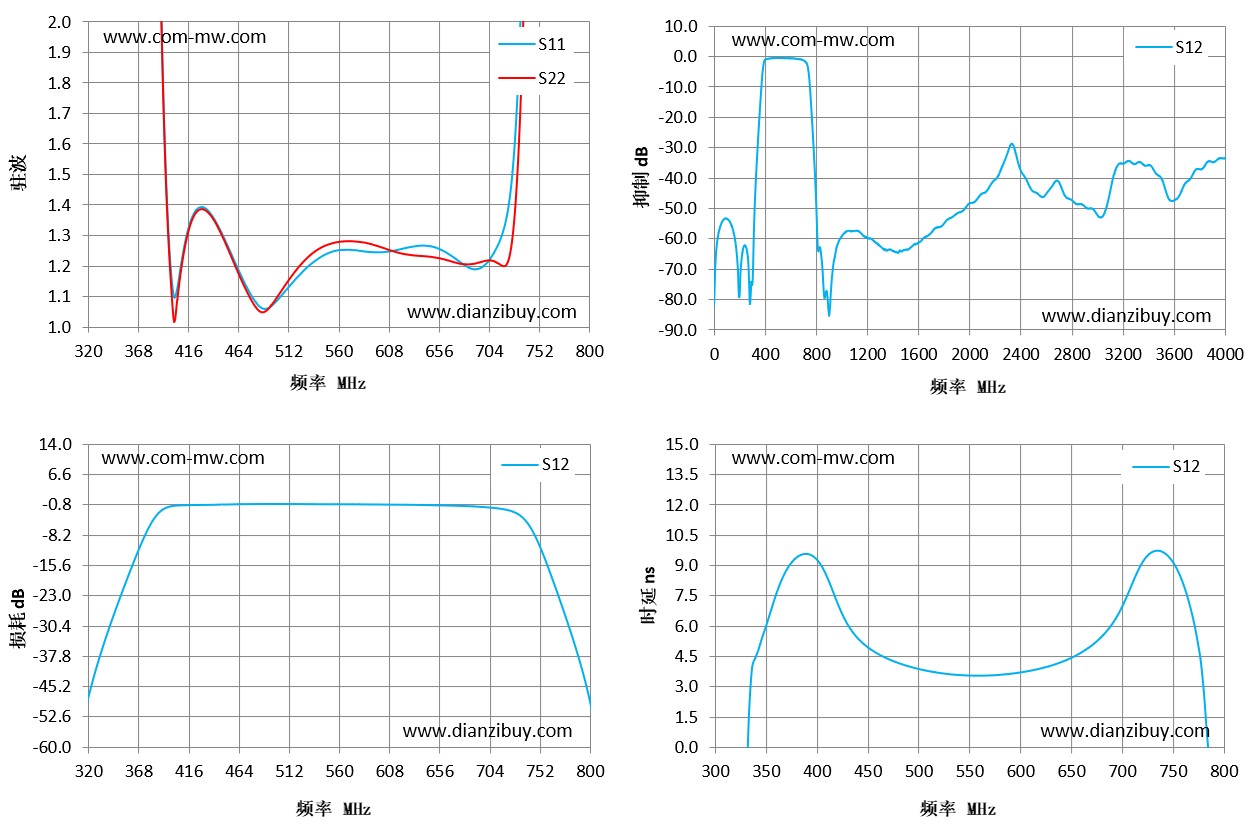

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 320 | 43.68 | 91.08 | -49.61 | -5.2 |
| 354 | 26.01 | 38.68 | -22.73 | 6.2 |
| 389 | 2.53 | 2.53 | -2.73 | 9.56 |
| 423 | 1.37 | 1.36 | -0.84 | 7.1 |
| 457 | 1.25 | 1.23 | -0.67 | 4.72 |
| 491 | 1.06 | 1.05 | -0.57 | 4.01 |
| 526 | 1.18 | 1.21 | -0.6 | 3.63 |
| 560 | 1.25 | 1.28 | -0.64 | 3.53 |
| 594 | 1.25 | 1.27 | -0.68 | 3.63 |
| 629 | 1.26 | 1.24 | -0.77 | 3.99 |
| 663 | 1.25 | 1.22 | -0.93 | 4.69 |
| 697 | 1.19 | 1.21 | -1.29 | 6.59 |
| 731 | 1.65 | 1.41 | -2.79 | 9.65 |
| 766 | 13.19 | 10.99 | -19.87 | 7.22 |
| 800 | 28.2 | 21.91 | -47 | -3.81 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
