通带频率400~700MHz, DC-250MHz≥45dBc, 800-2000MHz≥45dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 400 | ~ | 700 | MHz |
| 通带损耗 | / | / | 4.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-250 | MHz≥ | 45 | dBc | ||
| 带外抑制 | 800-2000 | MHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

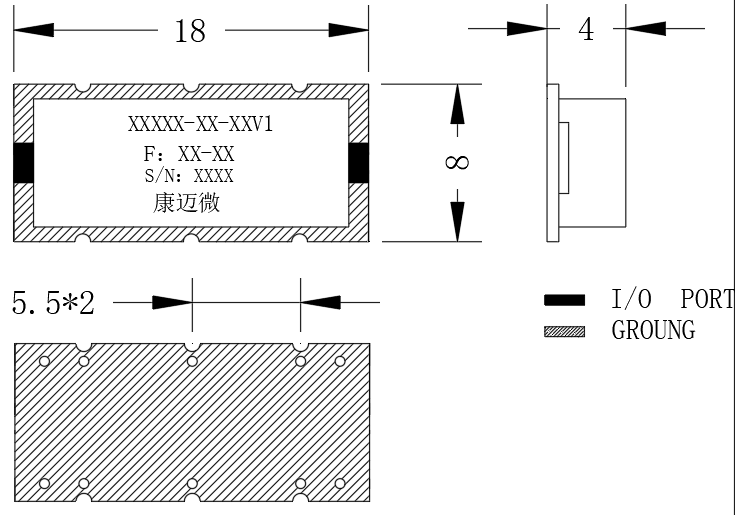

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | --40~+85℃设计保证 |
| 存储温度 | --55~+85℃设计保证 |

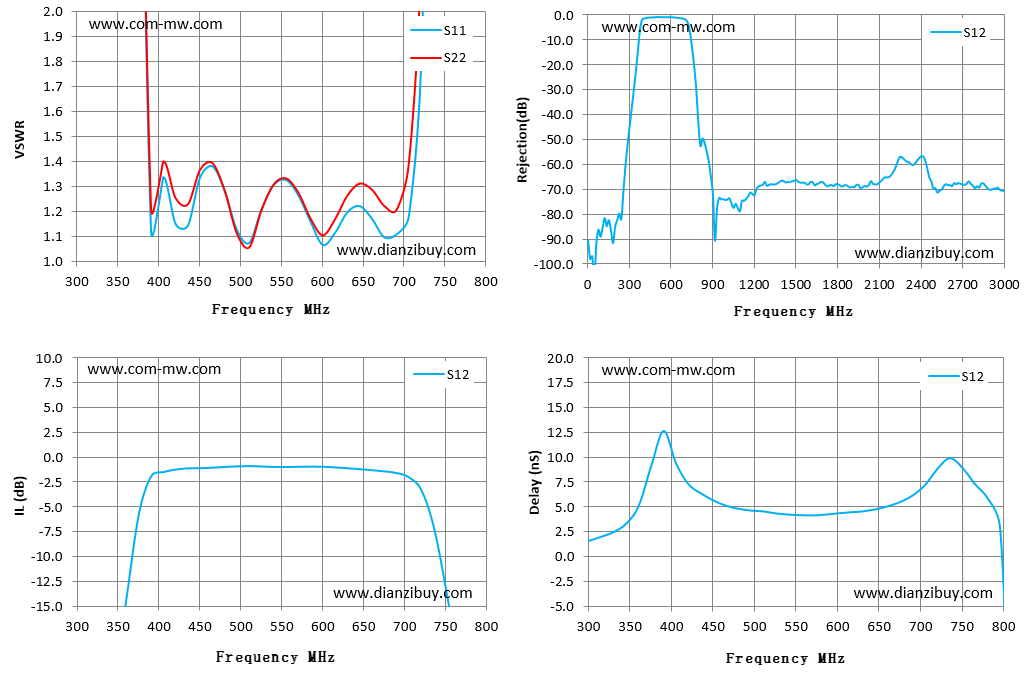

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 300 | 66.53 | 66.85 | -52.06 | -52.06 | 1.36 |
| 336 | 36.47 | 37.34 | -30.2 | -30.2 | 2.48 |
| 371 | 13.62 | 13.88 | -14.1 | -14.1 | 5.14 |
| 407 | 1.34 | 1.4 | -1.49 | -1.49 | 9.35 |
| 443 | 1.14 | 1.23 | -1.12 | -1.12 | 6.36 |
| 479 | 1.38 | 1.39 | -1.05 | -1.05 | 5.12 |
| 514 | 1.07 | 1.06 | -0.88 | -0.88 | 4.56 |
| 550 | 1.31 | 1.31 | -0.98 | -0.98 | 4.23 |
| 586 | 1.16 | 1.17 | -0.94 | -0.94 | 4.23 |
| 621 | 1.11 | 1.17 | -1.02 | -1.02 | 4.47 |
| 657 | 1.22 | 1.31 | -1.2 | -1.2 | 4.76 |
| 693 | 1.11 | 1.2 | -1.59 | -1.59 | 6.16 |
| 729 | 1.77 | 2.18 | -3.28 | -3.28 | 8.86 |
| 764 | 8.91 | 6.1 | -13.15 | -13.15 | 8.93 |
| 800 | 27.93 | 7.76 | -43.17 | -43.17 | 3.08 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
