通带频率 420~720MHz, DC-320MHz≥60dB, 820-1500MHz≥60dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 420 | ~ | 720 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-320 | MHz≥ | 60 | dB | ||
| 带外抑制 | 820-1500 | MHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |

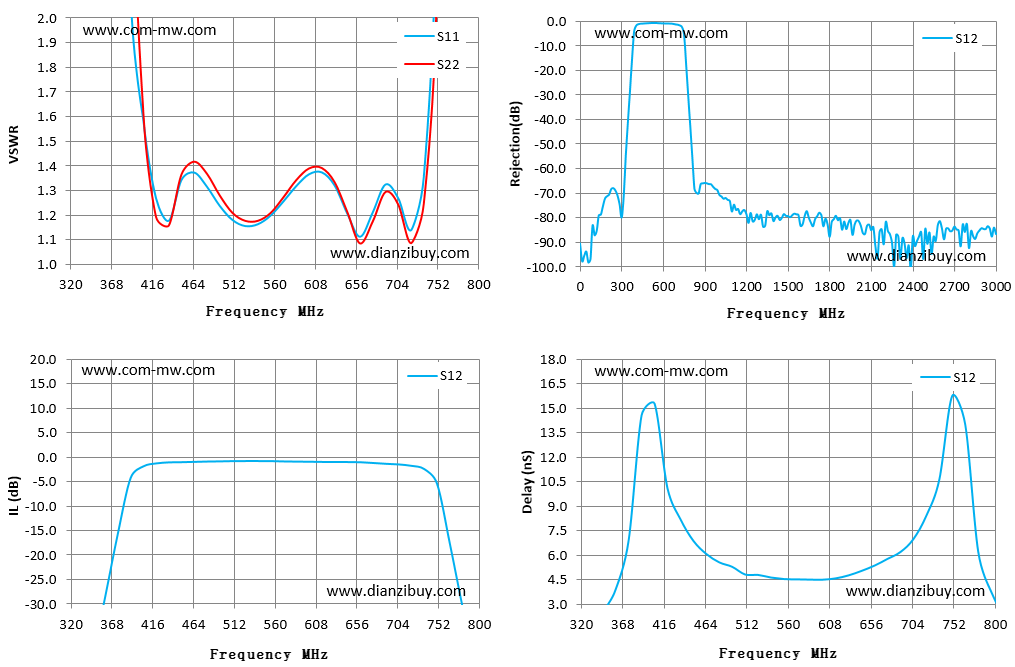

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 320 | 63.72 | 70.93 | -70.96 | -70.96 | 2.43 |
| 354 | 34.16 | 40.44 | -41.10 | -41.10 | 2.37 |
| 389 | 10.08 | 14.29 | -15.48 | -15.48 | 6.89 |
| 423 | 1.27 | 1.19 | -1.29 | -1.29 | 10.08 |
| 457 | 1.34 | 1.37 | -1.04 | -1.04 | 6.86 |
| 491 | 1.31 | 1.37 | -0.92 | -0.92 | 5.55 |
| 526 | 1.15 | 1.18 | -0.81 | -0.81 | 4.78 |
| 560 | 1.20 | 1.21 | -0.82 | -0.82 | 4.52 |
| 594 | 1.32 | 1.34 | -0.92 | -0.92 | 4.49 |
| 629 | 1.37 | 1.39 | -0.99 | -0.99 | 4.57 |
| 663 | 1.11 | 1.09 | -1.06 | -1.06 | 5.35 |
| 697 | 1.32 | 1.29 | -1.38 | -1.38 | 6.18 |
| 731 | 1.14 | 1.09 | -1.79 | -1.79 | 8.41 |
| 766 | 10.12 | 8.40 | -17.60 | -17.60 | 13.99 |
| 800 | 25.06 | 19.24 | -42.92 | -42.92 | 3.76 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
| 3 | 连接表贴器件的50欧姆微带线的宽度尽量接近、等于或大于滤波器端口焊盘的宽度 |
提供技术要求，工程师 1 个工作日内响应。
