通带频率 30~88MHz, DC-24MHz≥40dB, 105-700MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 30 | ~ | 88 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-24 | MHz≥ | 40 | dB | ||
| 带外抑制 | 105-700 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

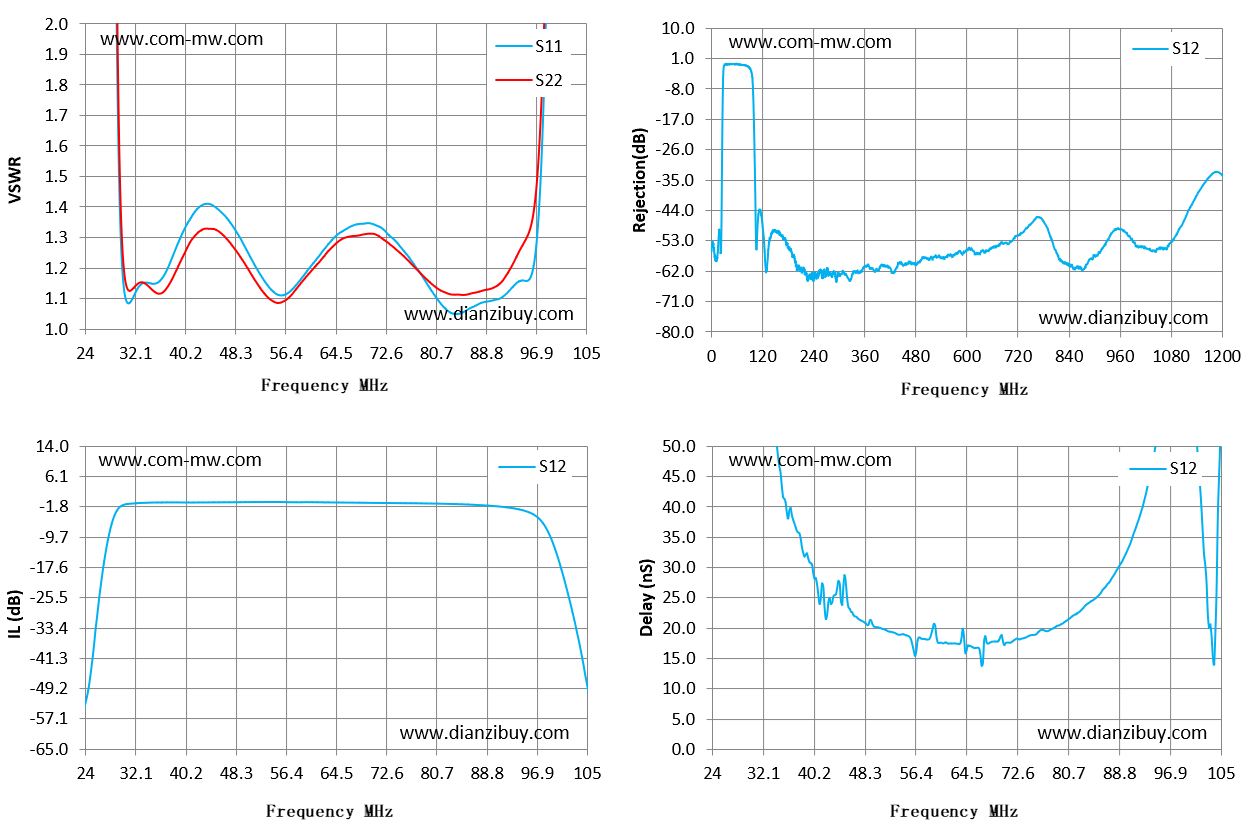

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 24 | 39.85 | 30.77 | -54.11 | -54.11 | 58.56 |
| 30 | 1.25 | 1.33 | -1.49 | -1.49 | 123.12 |
| 36 | 1.15 | 1.12 | -0.65 | -0.65 | 38.95 |
| 41 | 1.36 | 1.28 | -0.65 | -0.65 | 25.47 |
| 47 | 1.36 | 1.3 | -0.59 | -0.59 | 21.84 |
| 53 | 1.16 | 1.12 | -0.52 | -0.52 | 19.23 |
| 59 | 1.16 | 1.15 | -0.58 | -0.58 | 19.03 |
| 65 | 1.31 | 1.29 | -0.65 | -0.65 | 17.04 |
| 70 | 1.35 | 1.31 | -0.74 | -0.74 | 18.56 |
| 76 | 1.25 | 1.23 | -0.83 | -0.83 | 19.26 |
| 82 | 1.07 | 1.12 | -0.98 | -0.98 | 22.23 |
| 88 | 1.08 | 1.12 | -1.34 | -1.34 | 28.64 |
| 93 | 1.13 | 1.2 | -2.1 | -2.1 | 41.49 |
| 99 | 2.41 | 2.6 | -8.78 | -8.78 | 79.88 |
| 105 | 11.56 | 11.43 | -46.91 | -46.91 | 52.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
