通带频率30~88MHz, DC-24MHz≥40dB, 105-1000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 30 | ~ | 88 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-24 | MHz≥ | 40 | dB | ||
| 带外抑制 | 105-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

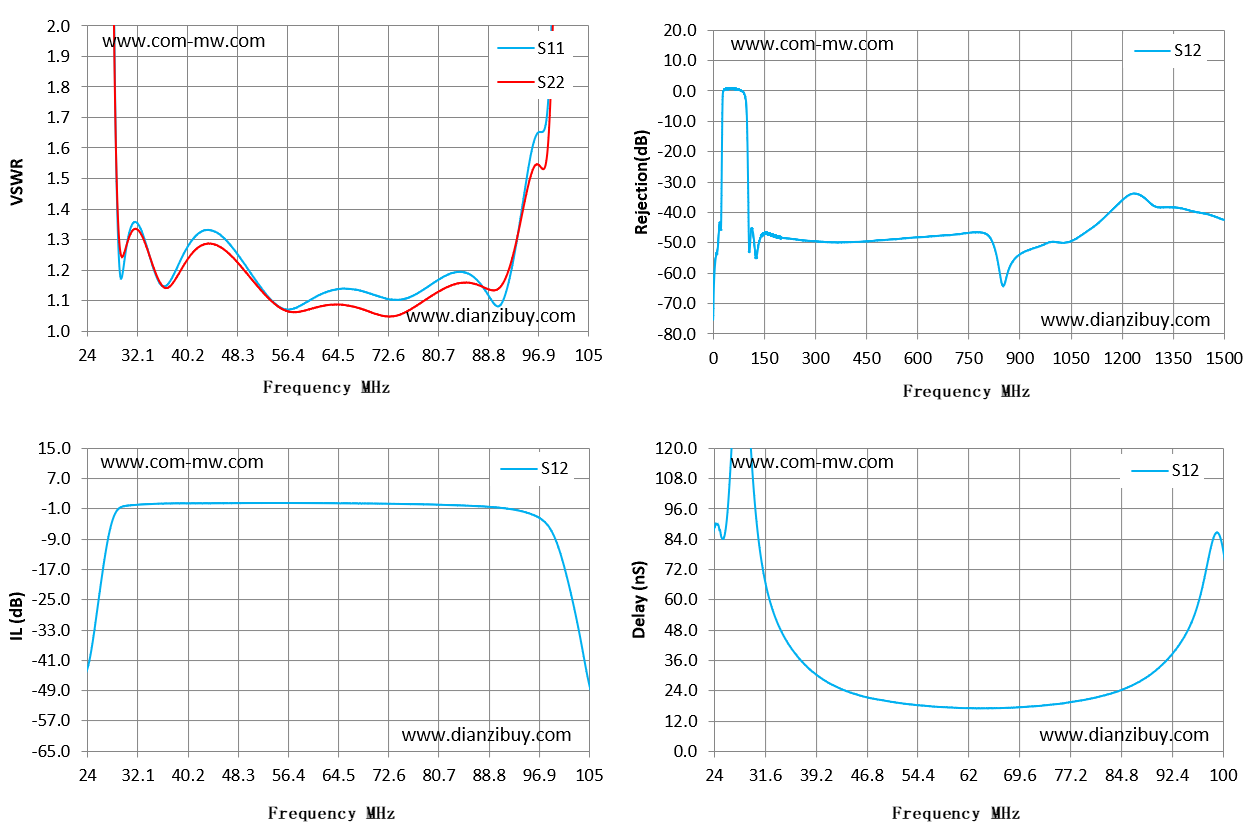

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 24 | 34.21 | 22.62 | -43.15 | 88.77 |
| 30 | 1.23 | 1.26 | -0.18 | 99.76 |
| 36 | 1.15 | 1.15 | 0.47 | 38.92 |
| 41 | 1.3 | 1.26 | 0.54 | 27.24 |
| 47 | 1.29 | 1.25 | 0.59 | 21.29 |
| 53 | 1.12 | 1.11 | 0.64 | 18.74 |
| 59 | 1.09 | 1.07 | 0.62 | 17.47 |
| 65 | 1.14 | 1.09 | 0.56 | 17.14 |
| 70 | 1.12 | 1.06 | 0.48 | 17.59 |
| 76 | 1.11 | 1.07 | 0.34 | 19.07 |
| 82 | 1.18 | 1.14 | 0.11 | 22.09 |
| 88 | 1.14 | 1.14 | -0.29 | 28.46 |
| 93 | 1.25 | 1.26 | -1.16 | 40.65 |
| 99 | 1.99 | 1.83 | -6.91 | 86.67 |
| 105 | 13.72 | 11.6 | -47.35 | -120.62 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
