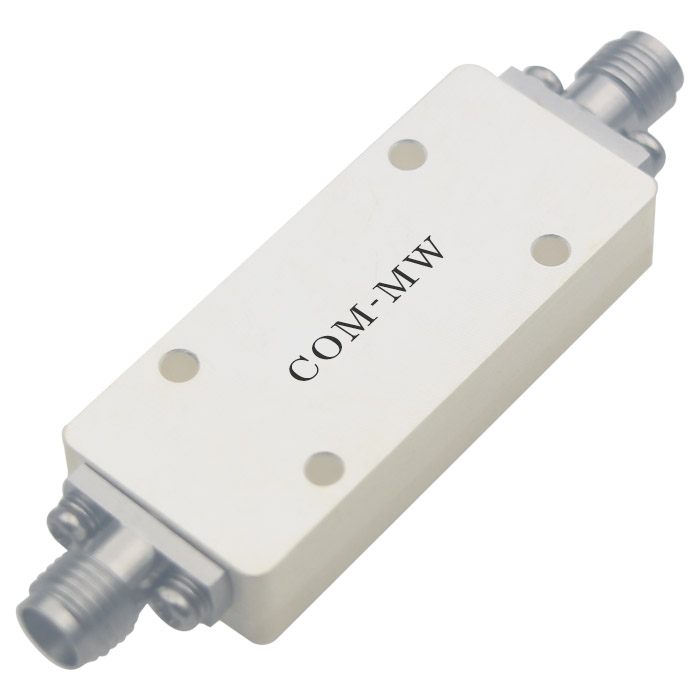

通带频率584~606MHz, DC-405MHz≥65dBc, 435-495MHz≥30dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 584 | ~ | 606 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 0.3 | dB | ||
| 带外抑制 | DC-405 | MHz≥ | 65 | dBc | ||
| 带外抑制 | 435-495 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 665-680 | MHz≥ | 45 | dBc | ||
| 带外抑制 | 780-1400 | MHz≥ | 65 | dBc | ||
| 通带驻波 | / | / | 1.5 |

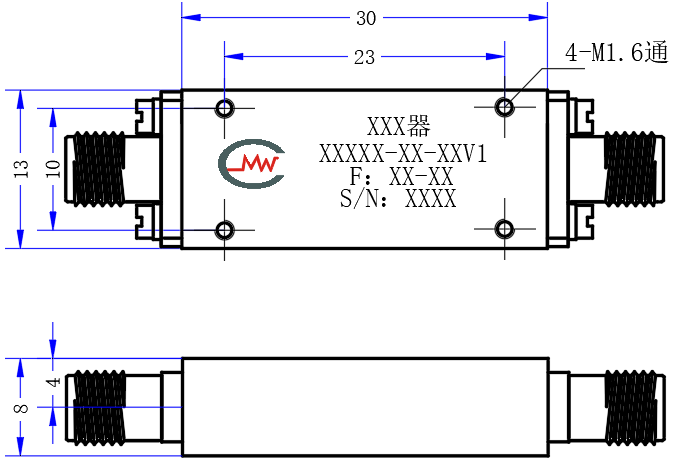

| 接口形式 | SMA-F可拆0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤10ns(0.2ns带内任意±450kmz） |
| 时延稳定性 | ≤0.5ns24小时 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |

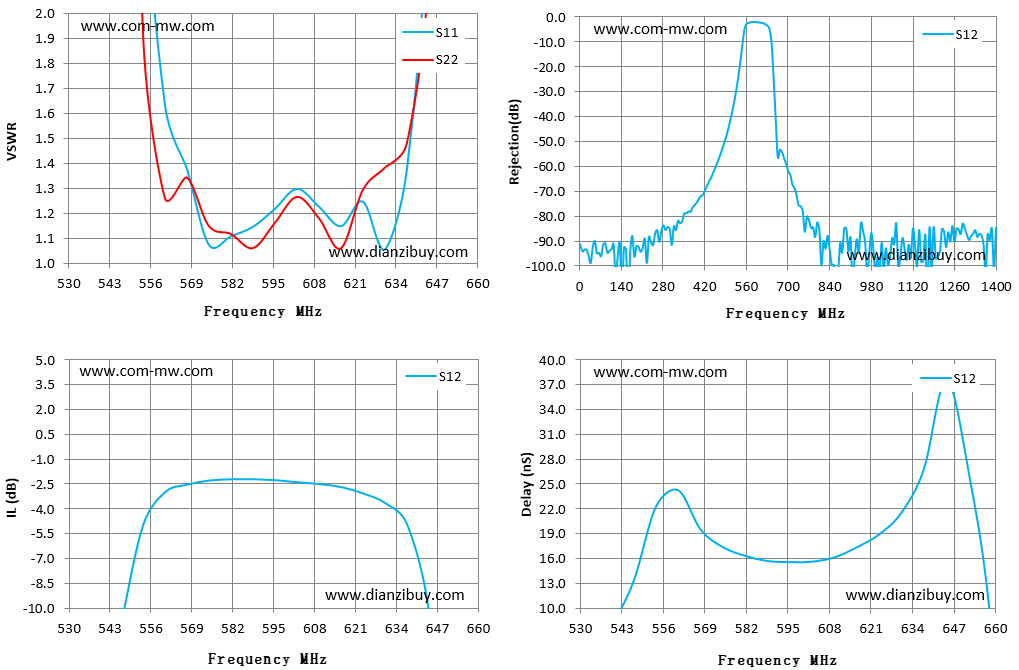

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 530.00 | 30.65 | 26.16 | -29.66 | -29.66 | 4.00 |
| 539.00 | 24.28 | 20.02 | -24.30 | -24.30 | 5.41 |
| 549.00 | 8.06 | 6.03 | -11.08 | -11.08 | 13.25 |
| 558.00 | 2.77 | 1.94 | -5.03 | -5.03 | 22.26 |
| 567.00 | 1.64 | 1.26 | -3.01 | -3.01 | 24.26 |
| 576.00 | 1.07 | 1.15 | -2.31 | -2.31 | 17.39 |
| 586.00 | 1.11 | 1.12 | -2.23 | -2.23 | 16.33 |
| 595.00 | 1.14 | 1.06 | -2.22 | -2.22 | 15.71 |
| 604.00 | 1.30 | 1.27 | -2.41 | -2.41 | 15.63 |
| 614.00 | 1.23 | 1.18 | -2.52 | -2.52 | 16.15 |
| 623.00 | 1.15 | 1.06 | -2.70 | -2.70 | 17.37 |
| 632.00 | 1.05 | 1.38 | -3.67 | -3.67 | 21.58 |
| 641.00 | 1.38 | 1.48 | -4.98 | -4.98 | 26.84 |
| 651.00 | 2.54 | 2.21 | -10.40 | -10.40 | 37.59 |
| 660.00 | 11.97 | 12.86 | -41.19 | -41.19 | 7.90 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
提供技术要求，工程师 1 个工作日内响应。
