通带频率 500~700MHz, DC-400MHz≥40dB, 0.8-3GHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 500 | ~ | 700 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-400 | MHz≥ | 40 | dB | ||
| 带外抑制 | 0.8-3 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 相位一致性 | ±° |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

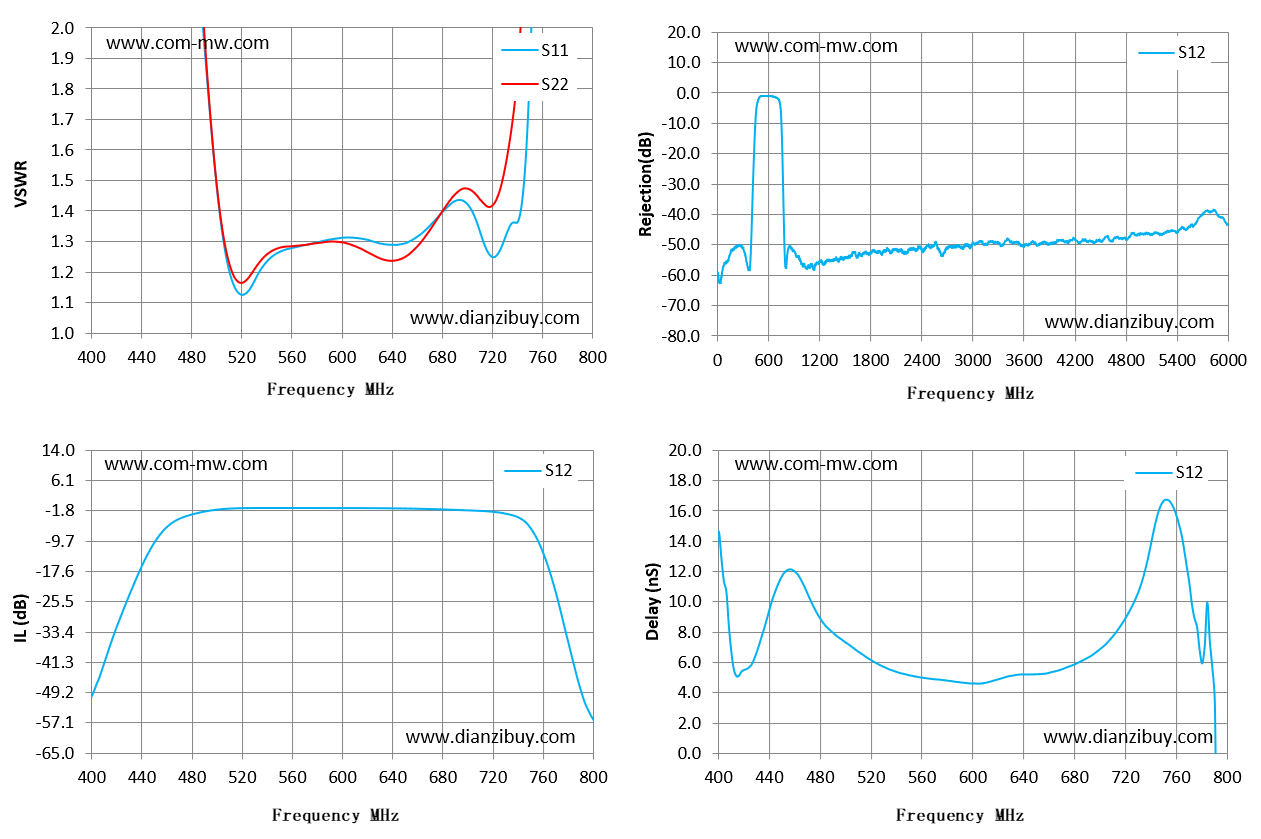

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 400 | 44.84 | 62.12 | -51.74 | 13.02 |
| 429 | 18.23 | 32.24 | -25.28 | 6.28 |
| 457 | 4.12 | 8.25 | -7.25 | 12.16 |
| 486 | 2.27 | 2.41 | -2.28 | 8.43 |
| 514 | 1.17 | 1.2 | -1.06 | 6.6 |
| 543 | 1.24 | 1.26 | -0.93 | 5.33 |
| 571 | 1.29 | 1.29 | -0.94 | 4.9 |
| 600 | 1.31 | 1.3 | -0.96 | 4.63 |
| 629 | 1.3 | 1.25 | -0.99 | 5.11 |
| 657 | 1.31 | 1.27 | -1.1 | 5.27 |
| 686 | 1.41 | 1.42 | -1.36 | 6.06 |
| 714 | 1.31 | 1.43 | -1.73 | 7.97 |
| 743 | 1.39 | 1.97 | -3.7 | 14.75 |
| 771 | 7.63 | 12.04 | -23.04 | 11.19 |
| 800 | 21.86 | 30.39 | -55.24 | -23.93 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
