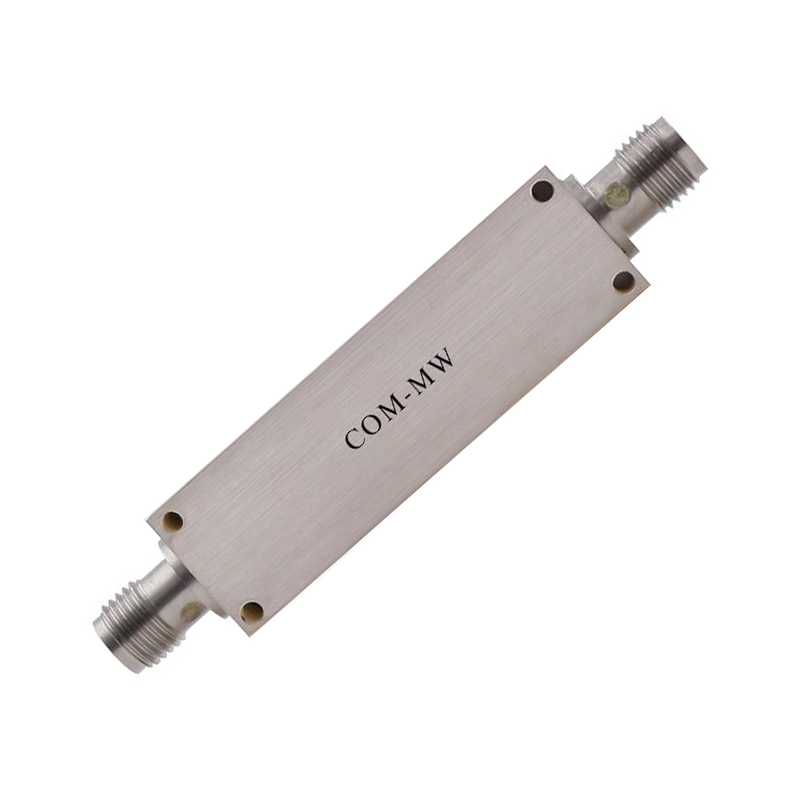

通带频率500~700MHz, DC-400MHz≥40dB, 0.8-3GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 500 | ~ | 700 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-400 | MHz≥ | 40 | dB | ||
| 带外抑制 | 0.8-3 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

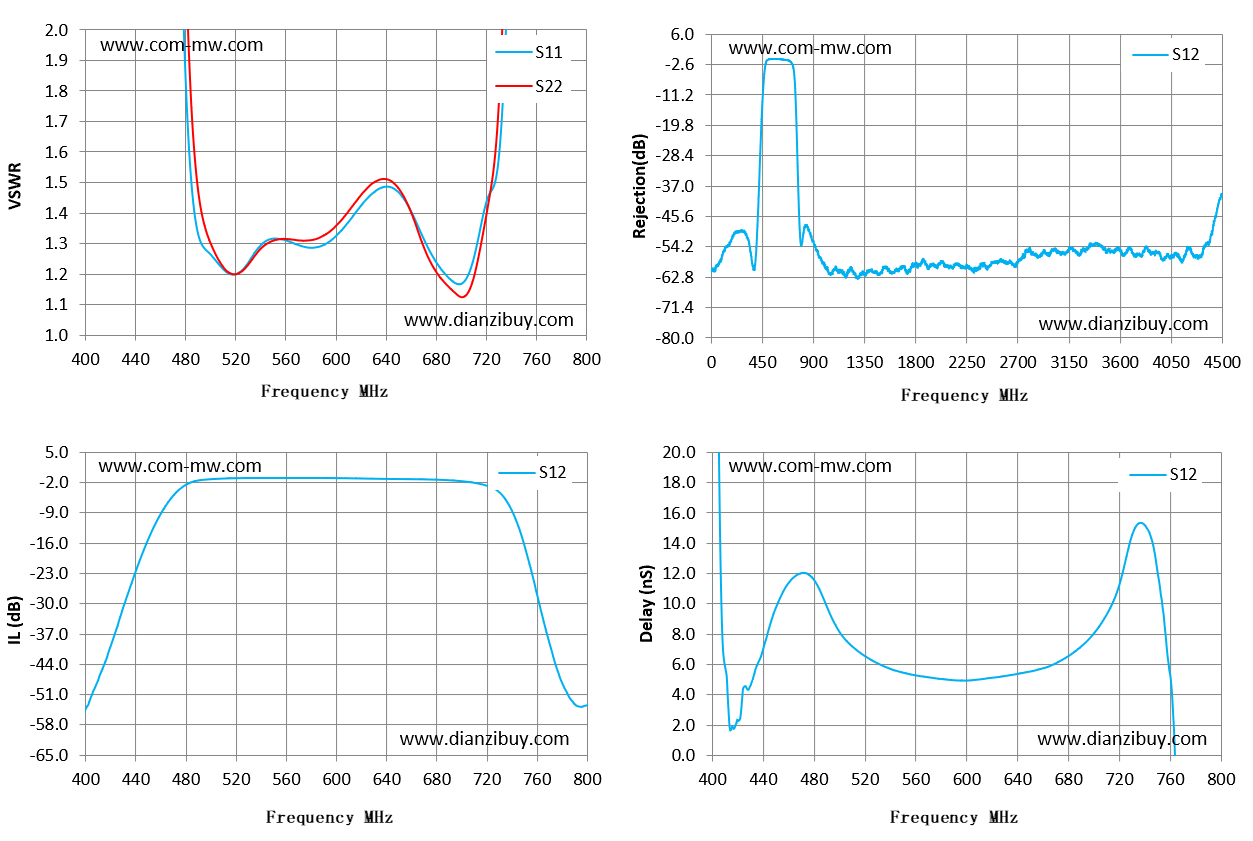

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 400 | 121.93 | 62.18 | -54.51 | 47.39 |
| 429 | 42.48 | 34.5 | -32.39 | 4.35 |
| 457 | 10.09 | 11.35 | -10.82 | 11.03 |
| 486 | 1.46 | 1.69 | -1.81 | 10.7 |
| 514 | 1.2 | 1.21 | -1.01 | 6.91 |
| 543 | 1.3 | 1.29 | -0.93 | 5.63 |
| 571 | 1.29 | 1.31 | -0.92 | 5.14 |
| 600 | 1.32 | 1.36 | -0.95 | 4.94 |
| 629 | 1.46 | 1.5 | -1.08 | 5.22 |
| 657 | 1.43 | 1.44 | -1.19 | 5.67 |
| 686 | 1.21 | 1.18 | -1.38 | 6.91 |
| 714 | 1.31 | 1.25 | -2.23 | 9.86 |
| 743 | 3.14 | 3.79 | -10.33 | 14.84 |
| 771 | 14.36 | 15.2 | -39.75 | -8.3 |
| 800 | 34.37 | 34.12 | -53.55 | -12.38 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
