通带频率560~680MHz, DC-460MHz≥40dB, 800-2000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 560 | ~ | 680 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-460 | MHz≥ | 40 | dB | ||
| 带外抑制 | 800-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

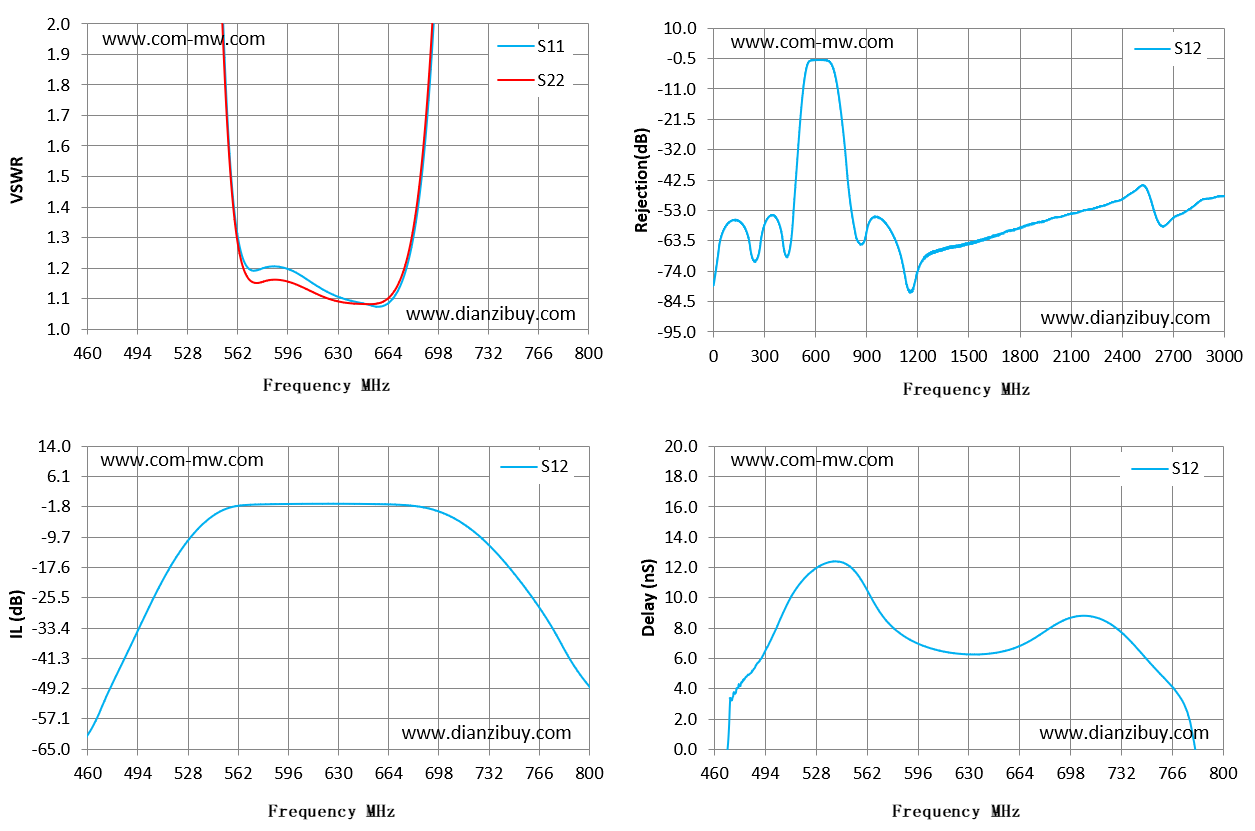

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 460 | 53.66 | 53.21 | -61.48 | -3.89 |
| 484 | 39.46 | 32.35 | -42.35 | 4.99 |
| 509 | 20.88 | 16.27 | -22.41 | 9.63 |
| 533 | 7.21 | 5.99 | -8.33 | 12.22 |
| 557 | 1.55 | 1.52 | -1.93 | 11.37 |
| 581 | 1.2 | 1.16 | -1.12 | 7.9 |
| 606 | 1.17 | 1.14 | -1.01 | 6.63 |
| 630 | 1.11 | 1.09 | -0.99 | 6.27 |
| 654 | 1.08 | 1.08 | -1.06 | 6.49 |
| 679 | 1.24 | 1.27 | -1.45 | 7.65 |
| 703 | 2.82 | 2.96 | -3.7 | 8.79 |
| 727 | 7.57 | 8.23 | -9.84 | 8.14 |
| 751 | 14.21 | 16.31 | -19.99 | 5.74 |
| 776 | 20.76 | 25.11 | -33.95 | 2.51 |
| 800 | 26.31 | 31.95 | -48.58 | -4.17 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
