通带频率606~678MHz, DC-54225dBc, 742-2000MHz≥25dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 606 | ~ | 678 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-542 | 25 | dBc | |||
| 带外抑制 | 742-2000 | MHz≥ | 25 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |

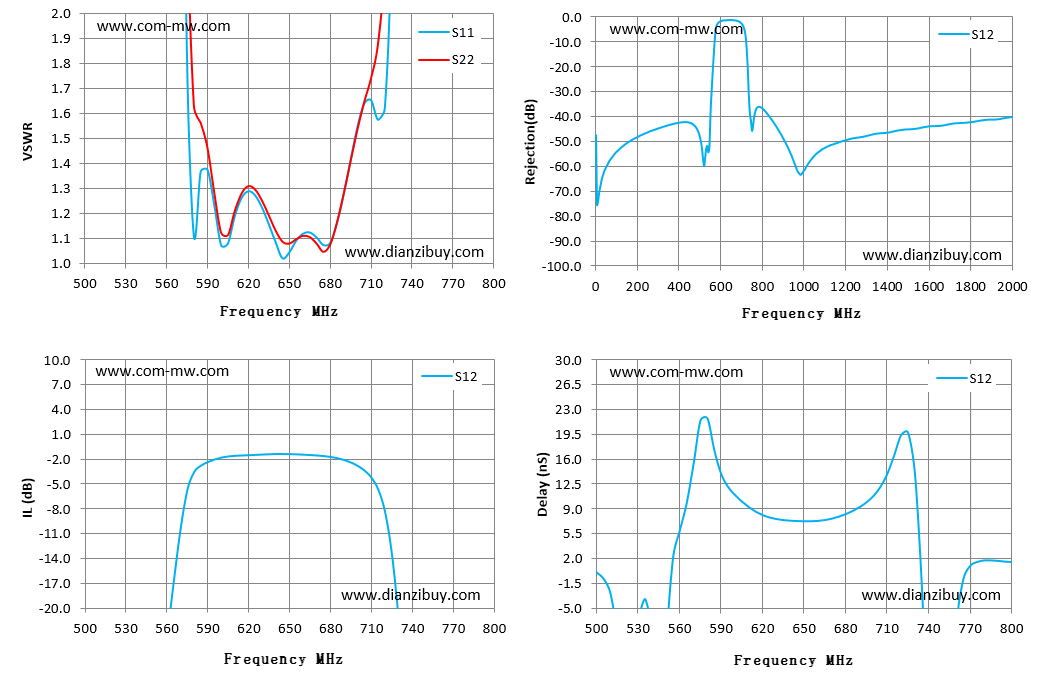

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 500 | 71.42 | 86.84 | -46.84 | -46.84 | 0.6 |
| 521 | 46.93 | 55.38 | -59.77 | -59.77 | -27.65 |
| 543 | 28.59 | 34.37 | -54.33 | -54.33 | -8.86 |
| 564 | 11.83 | 14.89 | -23.56 | -23.56 | 5.96 |
| 586 | 1.37 | 1.56 | -2.78 | -2.78 | 17.27 |
| 607 | 1.08 | 1.11 | -1.68 | -1.68 | 10.06 |
| 629 | 1.27 | 1.29 | -1.5 | -1.5 | 7.81 |
| 650 | 1.02 | 1.09 | -1.39 | -1.39 | 7.31 |
| 671 | 1.11 | 1.08 | -1.57 | -1.57 | 7.66 |
| 693 | 1.28 | 1.28 | -2.13 | -2.13 | 9.28 |
| 714 | 1.65 | 1.74 | -4.3 | -4.3 | 13.96 |
| 736 | 5.57 | 5.35 | -32.29 | -32.29 | -1.89 |
| 757 | 17 | 14.41 | -43.63 | -43.63 | -25.41 |
| 779 | 31.93 | 27.7 | -36.37 | -36.37 | 1.55 |
| 800 | 47.97 | 42.79 | -36.45 | -36.45 | 1.61 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
