通带频率550~750MHz, DC-500MHz≥35dB, 800-3000MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 550 | ~ | 750 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-500 | MHz≥ | 35 | dB | ||
| 带外抑制 | 800-3000 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |

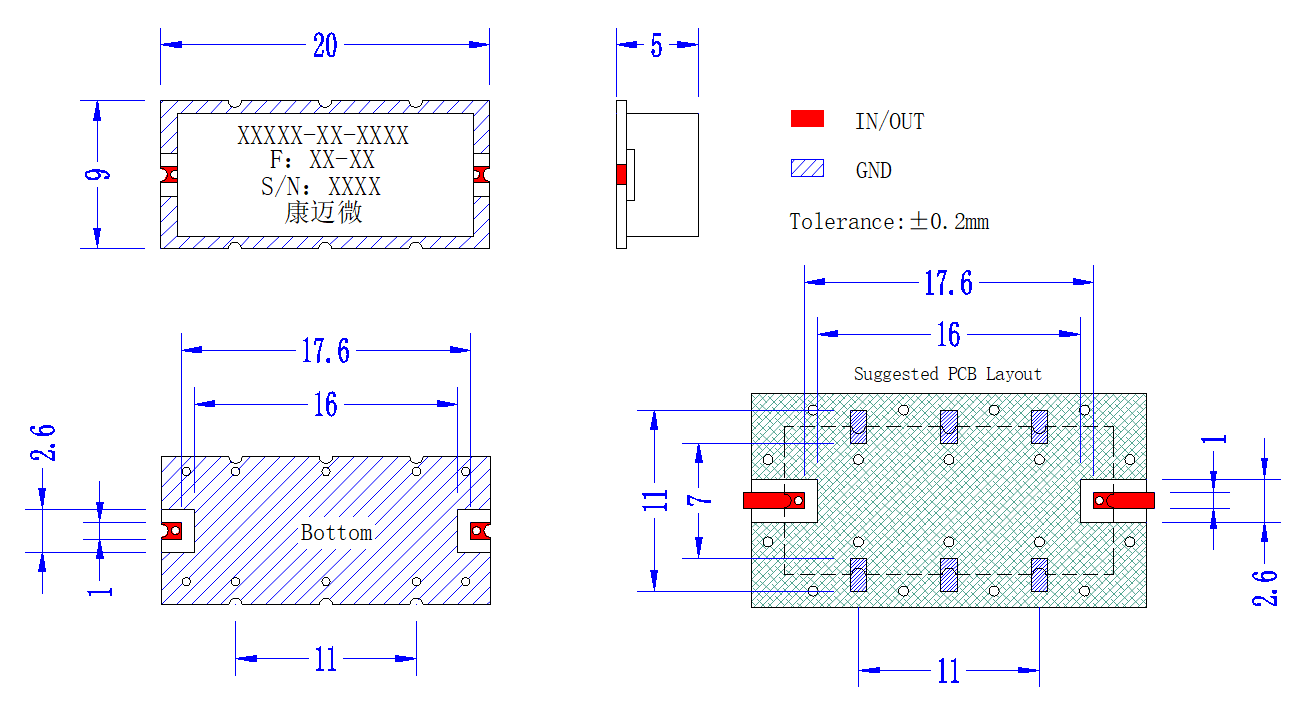

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

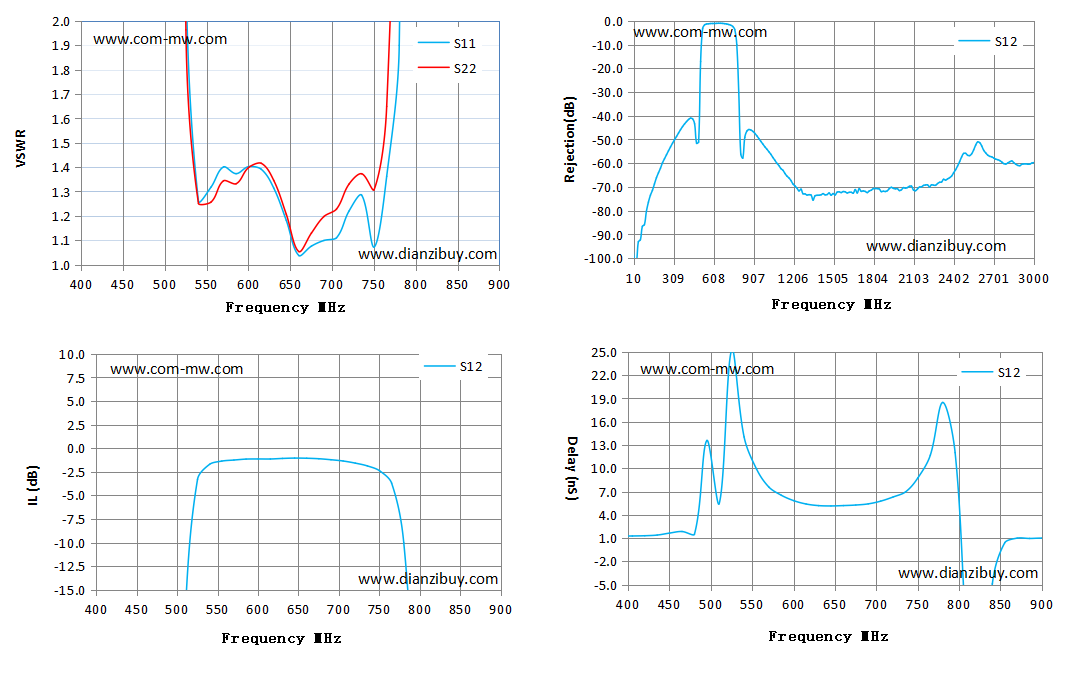

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 405 | 66.6 | 1449.18 | -42.45 | -42.45 | 1.27 |
| 450 | 49 | 180.67 | -41.3 | -41.3 | 1.64 |
| 480 | 35.4 | 66.44 | -51.61 | -51.61 | 1.49 |
| 510 | 10.75 | 8.31 | -17.17 | -17.17 | 5.46 |
| 570 | 1.4 | 1.34 | -1.25 | -1.25 | 7.57 |
| 600 | 1.4 | 1.4 | -1.14 | -1.14 | 5.83 |
| 660 | 1.04 | 1.05 | -1.06 | -1.06 | 5.19 |
| 690 | 1.1 | 1.19 | -1.22 | -1.22 | 5.41 |
| 720 | 1.22 | 1.33 | -1.58 | -1.58 | 6.29 |
| 750 | 1.07 | 1.31 | -2.39 | -2.39 | 8.75 |
| 780 | 1.9 | 3.71 | -10.03 | -10.03 | 18.47 |
| 810 | 15.75 | 25.59 | -56.18 | -56.18 | -13.19 |
| 840 | 29.15 | 49.41 | -49.11 | -49.11 | -4.89 |
| 870 | 37.69 | 62.49 | -45.81 | -45.81 | 0.99 |
| 900 | 41.82 | 70.35 | -46.56 | -46.56 | 0.99 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
