通带频率 65~75MHz, DC-20MHz≥60dB, 57.5MHz≥30dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 65 | ~ | 75 | MHz |
| 中心损耗 | / | / | 2.5 | dB | ||
| 1db带宽 | ≥10 | MHz | ||||
| 3db带宽 | ≤20 | MHz | ||||
| 带外抑制 | DC-20 | MHz≥ | 60 | dB | ||
| 带外抑制 | 57.5 | MHz≥ | 30 | dB | ||
| 带外抑制 | 82.5 | MHz≥ | 30 | dB | ||
| 带外抑制 | 120-300 | MHz≥ | 60 | dB | ||
| 通带驻波 | 65-75 | MHz | 1.5 |
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |

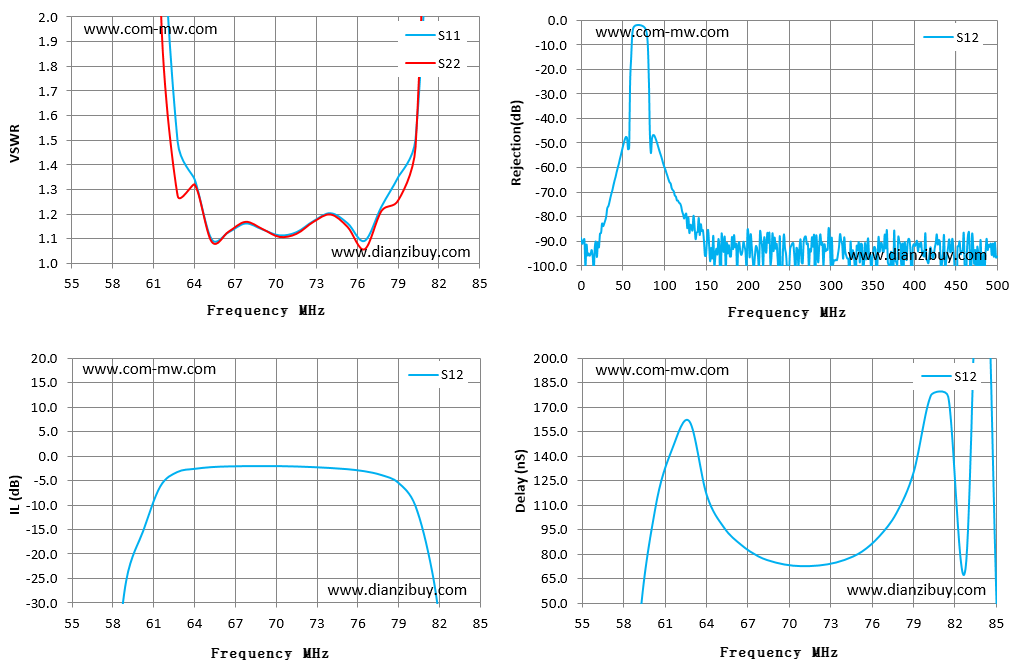

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 55.00 | 78.06 | 83.69 | -47.64 | -47.64 | 13.57 |
| 57.00 | 45.48 | 43.25 | -52.71 | -52.71 | -15.19 |
| 59.00 | 31.77 | 25.02 | -52.38 | -52.38 | -313.81 |
| 61.00 | 9.75 | 7.64 | -15.29 | -15.29 | 107.02 |
| 64.00 | 1.49 | 1.28 | -3.29 | -3.29 | 161.16 |
| 66.00 | 1.10 | 1.09 | -2.28 | -2.28 | 96.17 |
| 68.00 | 1.16 | 1.17 | -2.07 | -2.07 | 78.48 |
| 70.00 | 1.14 | 1.14 | -2.06 | -2.06 | 74.72 |
| 72.00 | 1.13 | 1.12 | -2.16 | -2.16 | 72.61 |
| 74.00 | 1.17 | 1.17 | -2.28 | -2.28 | 73.65 |
| 76.00 | 1.16 | 1.15 | -2.71 | -2.71 | 81.48 |
| 79.00 | 1.23 | 1.21 | -3.89 | -3.89 | 105.11 |
| 81.00 | 1.51 | 1.47 | -10.16 | -10.16 | 177.27 |
| 83.00 | 5.57 | 6.92 | -46.22 | -46.22 | 70.88 |
| 85.00 | 8.76 | 10.61 | -54.28 | -54.28 | 331.75 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
